Le nombre d’appareils nécessaires peut être choisi à partir d’un bilan thermique et de la disposition de la zone à rafraîchir.
Les principaux paramètres sont :
Nous pouvons réaliser une étude gratuite des coûts d’investissement et d’exploitation.
| Apport calorifique utilisé pour le calcul | 130 kW |
| Calcul de la température de soufflage : | |
| Température de l'air neuf | 35 °C |
| Humidité relative de l'air neuf | 28 % |
| Efficacité des médias | 85 % |
| Température de sortie du module adiabatique | 23,1 °C |
| Calcul tenant compte de la stratification : | |
| Température souhaitée dans le bâtiment | 28,0 °C |
| Stratification envisagée | 5,0 °C |
| Température de l'air à la sortie du bâtiment | 33,0 °C |
| Température de soufflage | 23,1 °C |
| Différentiel de température | 9,9 °C |
| Débit d'air massique | 13,1 Kg/s |
| Débit d'air volumique par seconde | 10,9 m³/s |
| Débit d'air volumique par heure | 39159 m³/h |
| Débit utile par unité | 13500 m³/h |
| Nombre unités sélectionnés | 2,9 |
| Nombre d'appareils à installer | 3 |

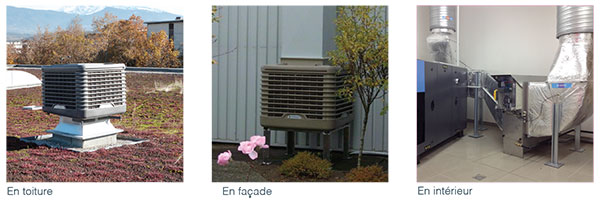

Généralement, les rafraîchisseurs sont installés à l’extérieur, mais la gamme NFG* permet un fonctionnement à l’intérieur.
La prise d’air se fait à l’extérieur. Pour une efficacité optimale, il est important de se rapprocher de la zone à traiter. Nous avons donc développé trois variantes pour s’adapter aux différentes architectures.
*NFG > NF : No Fan (sans ventilateur) G : Gainage
L’installation ne sera efficace qu’avec un réseau de diffusion adapté.

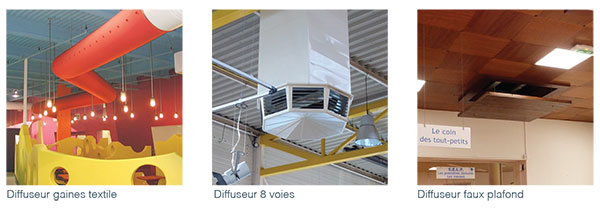

Un rafraîchissement localisé, sur un poste de travail, ou uniforme sur tout un entrepôt de stockage,... vos besoins sont spécifiques. C’est pourquoi nous associons aux rafraîchisseurs différents types de diffusion de l’air frais.
