BLUEVOÛTE THERM ET ÉTUDE LUMIÈRE

UN PUBLICOMMUNIQUÉ SIGNÉ BLUETEK

« Respecter la norme EN 17037, par l’apport d’une lumière naturelle de 300 lux sur 95 % de l’espace, et ce pendant 50 % du temps de travail. » Lors de la conception des nouveaux bâtiments Tellier Brise-Soleil à Chemillé-en-Anjou (FR-49), les recommandations promues par la norme EN 17037 ont donc été suivies. Il en a été de même pour la protection contre l’éblouissement et l’exposition à la lumière directe du soleil, autres critères de recommandations normatifs et complémentaires de cette norme.

Les bâtiments Tellier Brise-Soleil, inaugurés en juin 2022, représentent aujourd’hui un excellent showroom et un lieu idéal de suivi qualité des produits du Groupe Adexsi dont fait partie Bluetek.

(Voûtes et lanterneaux toiture Tellier Brise-Soleil - FR-49 Chemillé-en-Anjou – été 2022)

DES BLUEVOÛTE THERM POUR UNE LUMIÈRE NATURELLE EFFICACE ET MAÎTRISÉE

En effet, ce ne sont pas moins de 16 lanterneaux filants de type Bluevoûte Therm de chez Bluetek qui ont été posés en toiture. Voici leur dimensionnement :

•  2 unités Bluevoûte Therm corde 3 m X 25 m de longueur,
•  5 unités Bluevoûte Therm corde 3 m X 8 m de longueur,
•  9 unités Bluevoûte Therm corde 3 m X 5 m de longueur.

Ces voûtes à amélioration thermique sont dotées d’un polycarbonate épaisseur 16 mm intégrant la technologie Pearl Inside, soit un remplissage par micro-billes de verre. Cette technologie permet l’apport d’une lumière naturelle maîtrisée, agréable et qui diminue l’effet de serre, ainsi qu’une performance thermique et acoustique. Ce remplissage apporte aussi une touche design par son effet cristallin.

À noter aussi que ces voûtes ont été posées en même temps qu’une toiture traitée par Cool roofing. Il permet un rafraîchissement naturel des bâtiments en période estivale. En effet, la solution Cool Roof est un revêtement blanc réflectif qui permet d’améliorer le confort thermique, et de fait, de réduire l’impact sur l’environnement par l’amoindrissement de techniques de refroidissement énergivores.

SÉCURITÉ INCENDIE, VENTILATION ET RAFRAÎCHISSEMENT

Les appareils Bluevoûte Therm sont équipés de modules Exuplus Elec. Ces ouvrants pour le désenfumage naturel permettent, en cas d’incendie, d’assurer leur fonction de Dispositif d’Evacuation Naturelle de Fumées et de Chaleur (DENFC). Les ouvrants permettent aussi une ventilation du bâtiment de façon manuelle ou automatisée.

De plus, les ateliers bénéficient d’un Rafraîchissement d’Air par Evaporation (R.A.E.), c’est-à-dire d’un procédé adiabatique, avec diffusion par gaines textile.

Côté personnel de l’usine, les salariés disent être satisfaits de ce principe de diffusion de lumière naturelle, tout comme du confort d’été.

(Opérateur Tellier Brise-Soleil - FR-49 Chemillé-en-Anjou – été 2022)

ÉTUDE LUMIÈRE NATURELLE

Créé et mis à disposition par Bluetek sur son site web, l’outil lumière permet d’une façon simple et guidée d’obtenir un Facteur Lumière du Jour (F.L.J.) en adéquation avec la norme EN 17037. Pour information, cette norme est d’ailleurs totalement en lien avec le guide de l’éclairage naturel zénithal édité par le GIF Lumière (en collaboration avec l’Ademe), que vous pouvez également retrouver sur le site.

L’outil web, que ce soit en neuf ou en rénovation, permet un calcul simple avec en amont certaines questions comme, par exemple :

• Le pourcentage d’autonomie en lumière naturelle souhaité et le nombre de lux.
• Le type et dimensions précises du bâtiment.
• Les options de performance (par exemple la technologie Pearl Inside pour la diminution du bruit de pluie).

En aval, l’outil permet une sélection des produits, une simulation et un récapitulatif des résultats.

Pour l’étude des bâtiments Tellier Brise-Soleil, le choix des produits s’est fait de façon à associer éclairage naturel zénithal en façade (bandeaux lumineux) et voûtes de grandes et petites longueurs en toiture. Ces dernières ont été réparties en toiture afin d’homogénéiser au mieux la diffusion de la lumière naturelle à l’intérieur des ateliers. Le pilotage dans sa globalité et la gestion de la lumière artificielle permet une rationalisation de l’équipement.

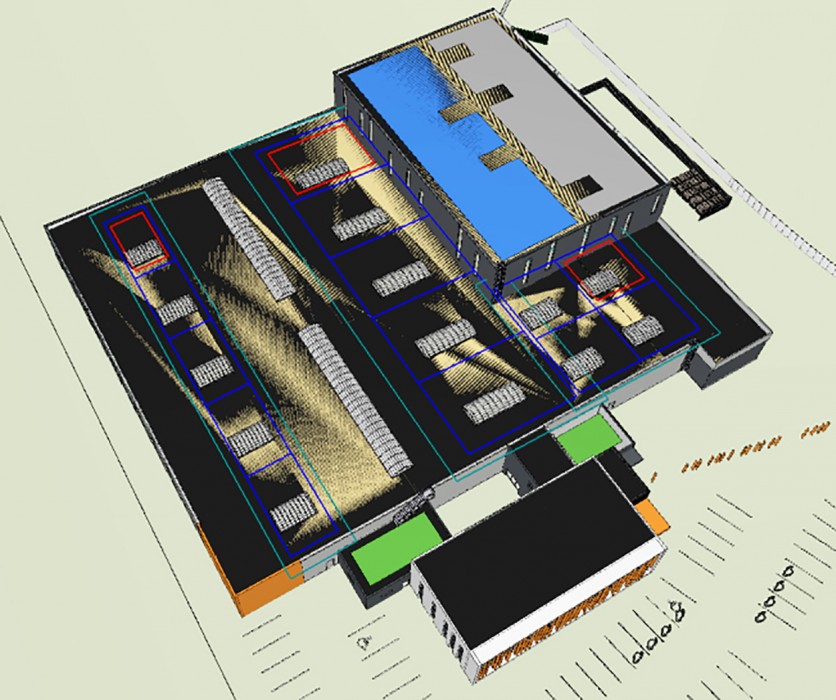

(Implantation Bluevoûte Therm en toiture Tellier Brise-Soleil)

Pour conclure, l’association des différentes solutions et la réflexion en amont est un bon exemple d’offre Genatis, proposée dans le cadre d’une réalisation du Groupe Adexsi. Elle met en exergue des solutions au service de tous, pour une meilleure gestion en énergies des bâtiments et une volonté de transition énergétique réussie.

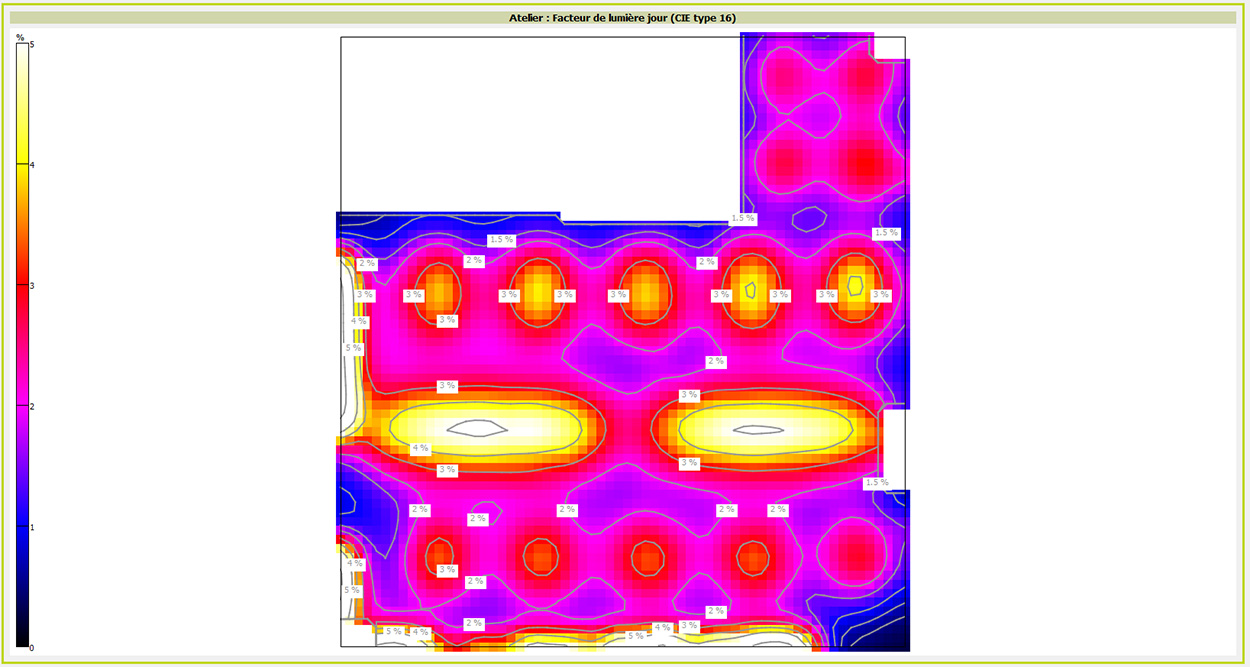

(Facteur Lumière du Jour ateliers Tellier Brise-Soleil)

• Maître d’Ouvrage et Maître d’Œuvre : Tellier Brise Soleil / Chemillé-en-Anjou (FR-49) / Contact : Rodolphe Godin – Directeur Général
• Fourniture et étude lumière : Bluetek / Luynes (FR-37) / Contact : Daniele Mariotti – Ingénieur Recherche et Innovation
