Cas d'école : rénovation de toiture d'un bâtiment de stockage

mercredi 1 septembre 2021

Le chantier de A à Z

Rénovation de toiture d'un bâtiment de stockage
Étude et rénovation de lanterneaux - FR-49



UN COMMUNIQUÉ SIGNÉ BLUETEK

C’est sous une douceur angevine que nous démarrons ce nouveau communiqué propre à nos conseils et prestations pour le bâtiment. En effet, il s’agissait ce printemps de la rénovation d’un entrepôt de stockage situé près d’Angers en Maine-et-Loire. Avec cet exemple, nous tenons à rappeler la précision de nos actions, que ce soit en neuf ou pour la mise en conformité de constructions existantes. Les services Bluetek vous proposent une prestation globale allant de l’étude à la finalisation du projet. La preuve en images.

PRÉ-PROJET ET PRISE DE COTES

Le projet a consisté exclusivement en la rénovation du désenfumage en toiture d’un bâtiment de stockage. Anciennes voûtes et sheeds ont été vérifiés afin de concrétiser une offre globale de remise en conformité. Un des éléments sera réhabilité grâce à une costière coiffante réalisée sur-mesure.

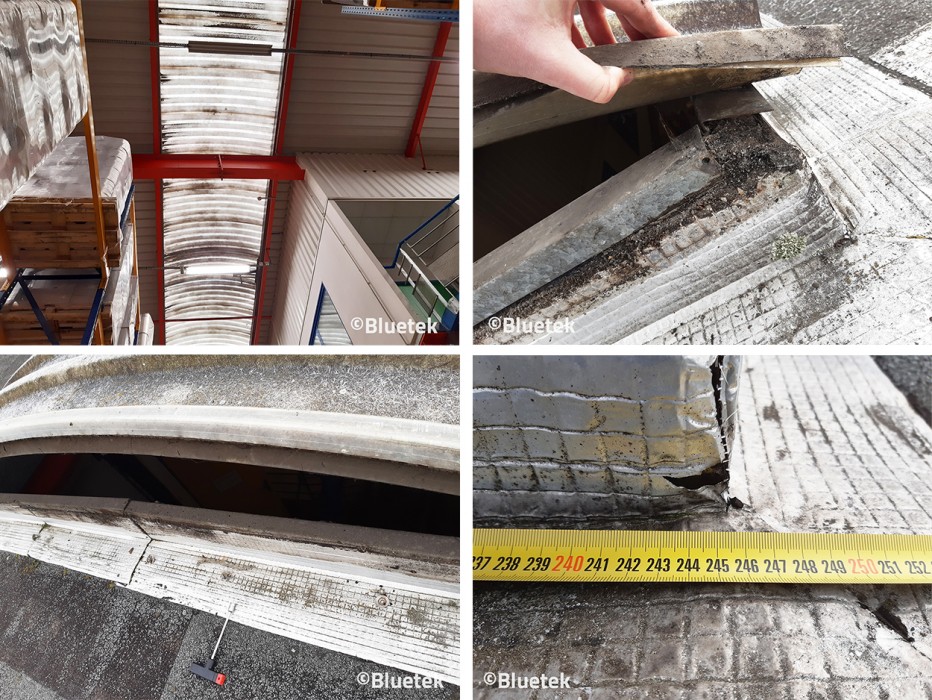

Rénovation lanterneaux bâtiment logistique

(État général lanterneaux en place)

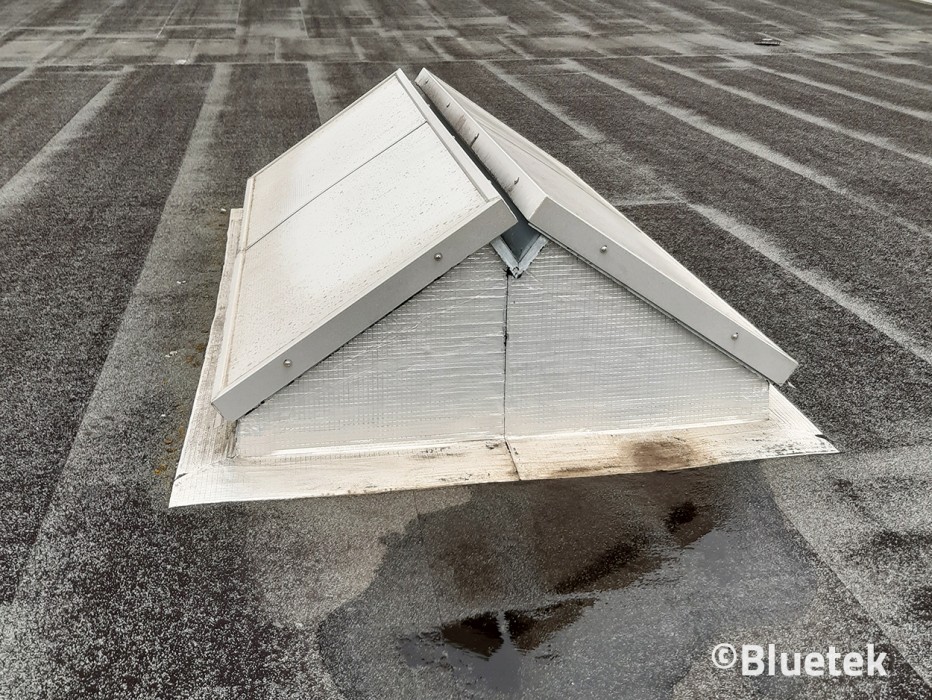

Lanterneau en toiture à rénover

Lanterneau en toiture à rénover

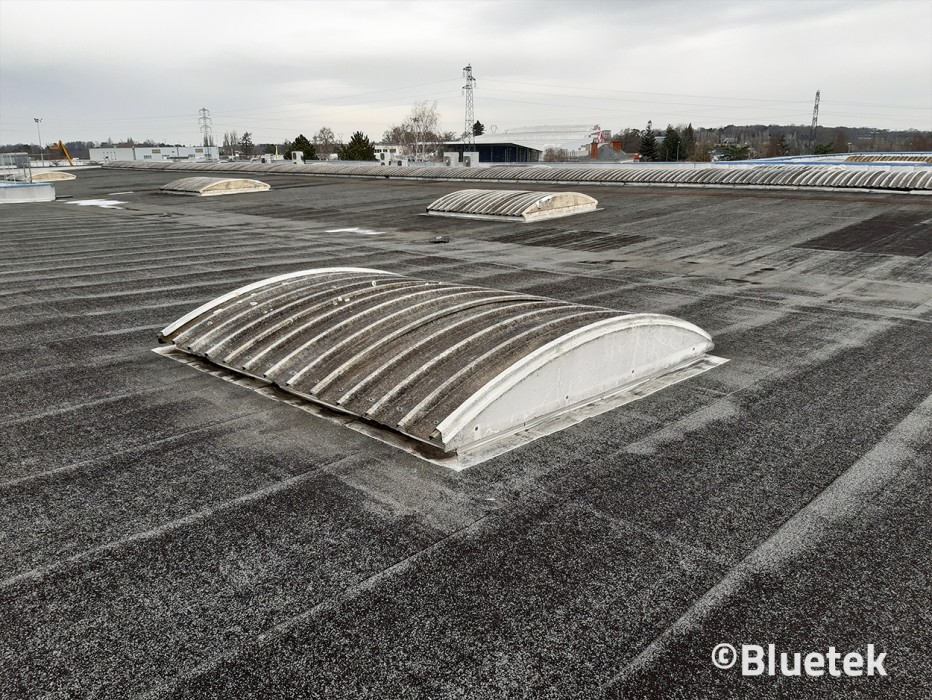

(Lanterneaux en place)

ÉTUDE ET IMPLANTATION

Le bâtiment est divisé en 3 cantons et soumis à la réglementation concernant les Etablissements Industriels et Commerciaux (E.I.C.). Le calcul est donc de 1/100ème de surface au sol du local en tenant compte de la surface géométrique Av des exutoires (SGO).

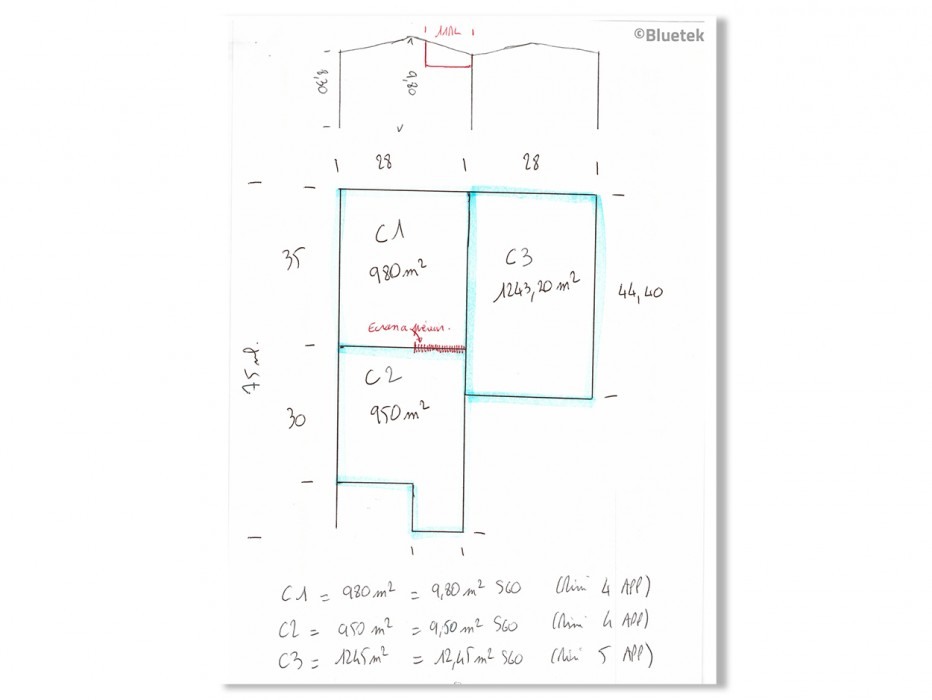

 Plan cotes implantations appareils

(Schéma d'implantation des lanterneaux par Ludovic Berthonneau)

La SGO et, de fait, le nombre de lanterneaux, ont donc été calculés en ce sens. Une voûte a été complétée par un appareil de désenfumage à doubles vantaux. Il s’agit d’une adaptation particulière rendue possible par une costière coiffante sur-mesure Bluecoif.

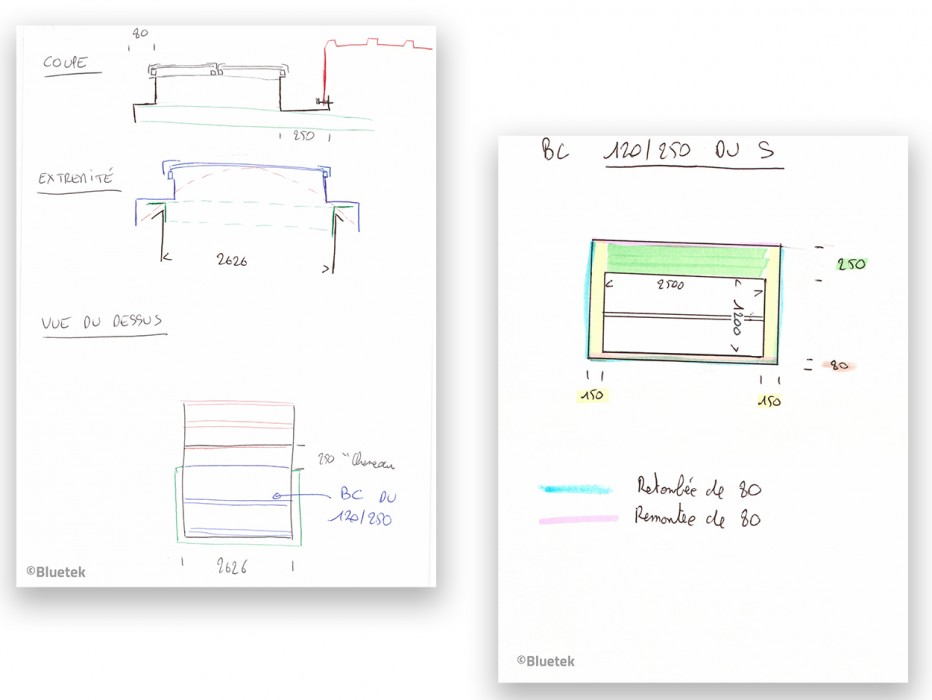

Plan principe fabrication spéciale Bluetek



(Schéma de principe assemblage voûte/lanterneau et cotes fabrication spéciale Bluetek)

Pour la réhabilitation des sheeds, 3C Étanchéité a fait appel aux services Bluetek. Les costières en place ont été découpées. Une cornière périphérique a été posée.

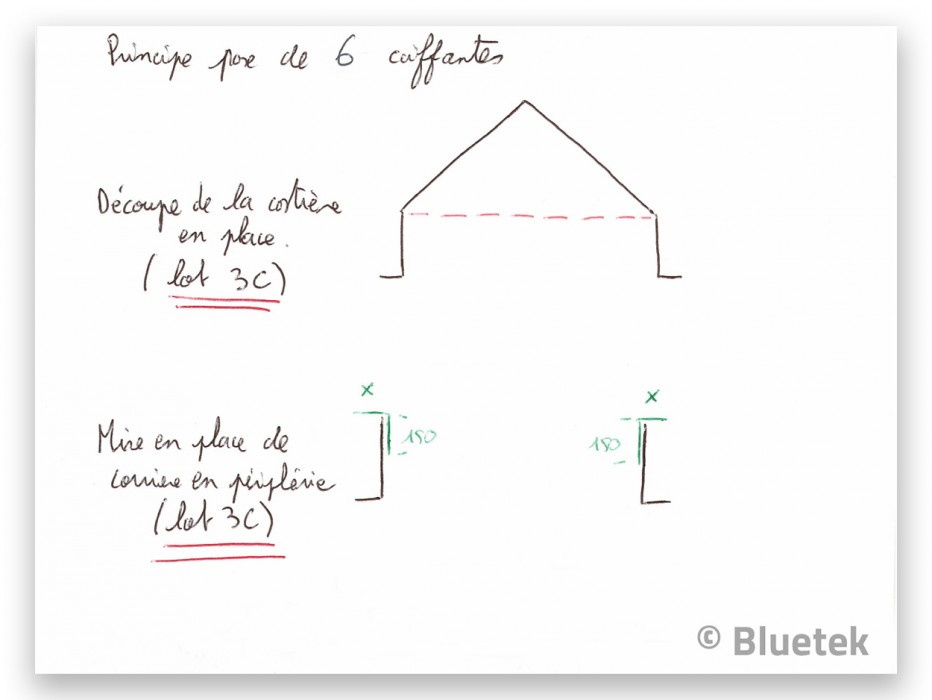

Plan principe travaux externalisés costière Bluetek

(Schéma de principe découpe et adaptation costière par 3C Étanchéité)

LE PROJET FINALISÉ

Ludovic Berthonneau a étudié l’intégralité du dossier et assuré la coordination entre entreprises extérieures et client. Il a aussi été un lien permanent avec les Services Travaux Bluetek qui ont réalisé la pose (et la dépose) des lanterneaux de toiture.

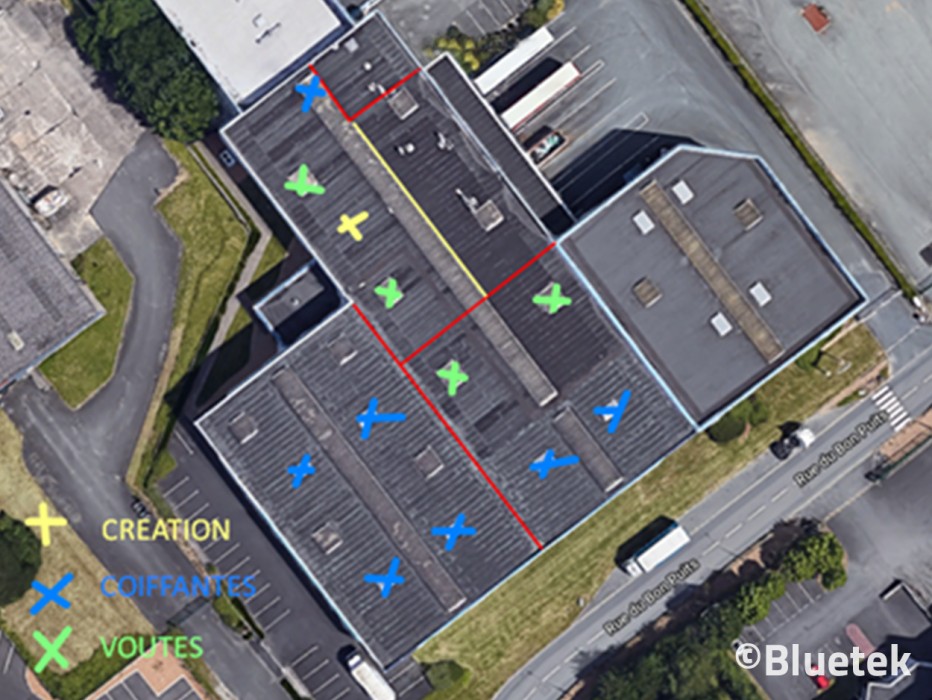

Vue Google Earth avec implantation des lanterneaux

(Vue Google Earth avec implantation des lanterneaux)

Portfolio

Lanterneaux Bluetek

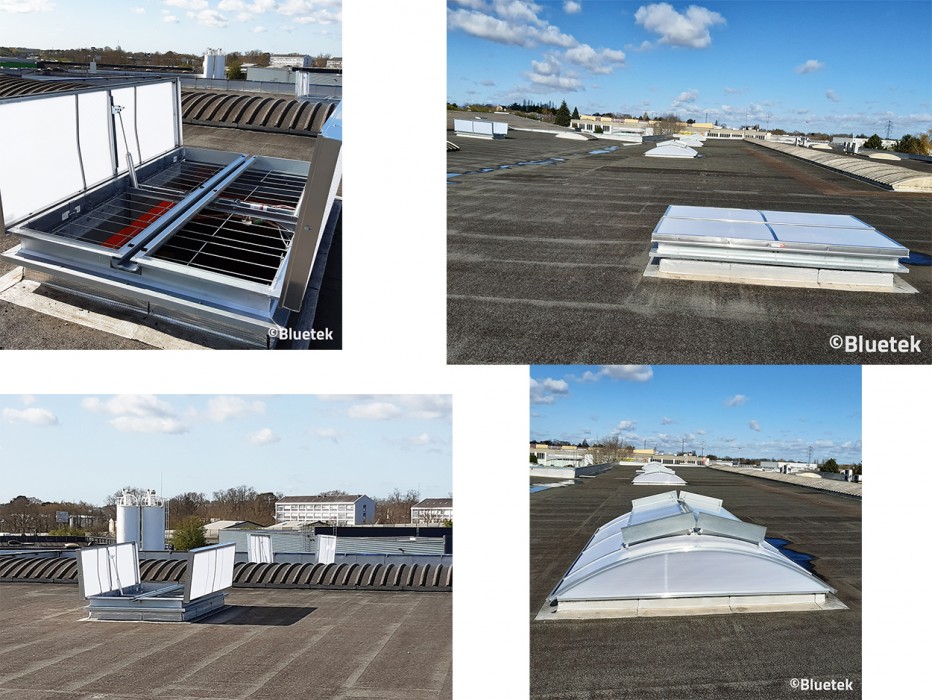

Lanterneaux posés rénovation Bluetek

(Lanterneaux posés et tests d'ouverture-fermeture)

L’équipement en toiture a consisté en la fourniture de :

  • 4 Bluevoûte série 160 corde 2,659 m X longueur 3 m. Remplissage PCA 10 mm opalescent (entraxe des arceaux 1060 mm, flèche 412 mm). Compris ouvrant Exuplus pneumatique avec parevents. Compris grille 1200 joules fixe, sablière et tirants.
  • 7 Bluecoif DV Pneu S 150/250. Remplissage PCA 10 mm opalescent. Compris grille 1200 joules fixe. (6 unités avec plages 80 mm et retombées 40 mm / 1 unité avec plages 250 mm, 80 mm, 150 mm et retombées 80 mm).

RENDU INTÉRIEUR ET COMMANDES À DISTANCE

Le rendu intérieur met en exergue non seulement une réhabilitation du désenfumage, mais également une nouvelle arrivée en lumière naturelle.

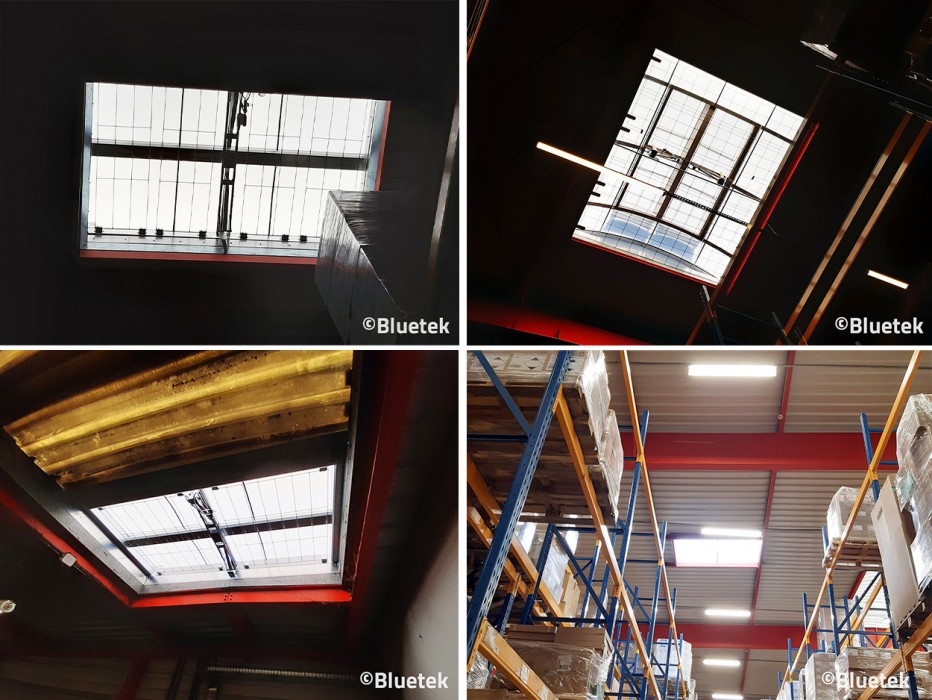

Lanterneaux Bluetek vue intérieure entrepôt rénové

(Lanterneaux posés et rendu lumière naturelle à l'intérieur du bâtiment)

La prestation pose a été en grande partie réalisée par le Service Travaux Bluetek, qui a également assuré l’installation des commandes à distance, accessoires et essais associés (jeux APS, cuivre, goulotte, fixations, mise en service…).

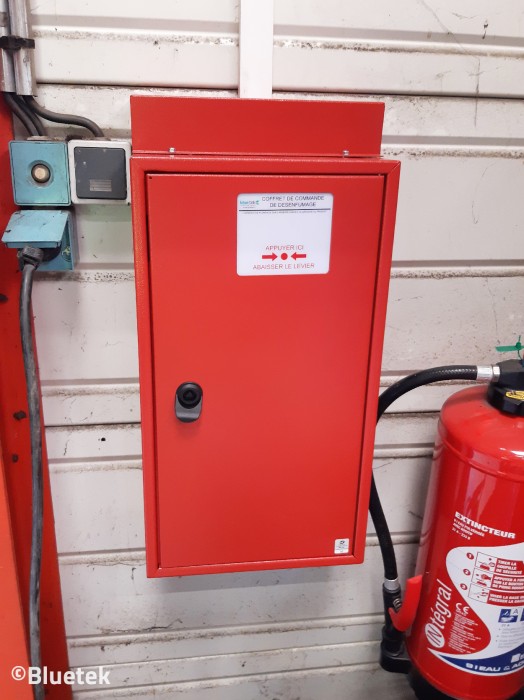

Armoire CO2 bi-zone pour canton de plus de 500 m²

(Armoire CO2 bi-zone pour canton de plus de 500 m²)

LE SERVICE TRAVAUX BLUETEK

Les travaux Bluetek ont été réalisés conjointement à ceux de l’entreprise 3C Étanchéité. Il s’agissait de déposer les voûtes existantes et de les évacuer de la toiture. De poser les sablières d’adaptation, les nouvelles voûtes avec une reprise d’étanchéité. De mettre en place les lanterneaux coiffants.

Cette réhabilitation globale d’un entrepôt de stockage permet aujourd’hui au client de bénéficier d’un bâtiment assurant sécurité et confort aux salariés, mais aussi pérennisation du bien immobilier. La sécurité incendie via un équipement de désenfumage opérationnel est à nouveau garantie.



  • Fourniture : Bluetek / Luynes (FR-37)
    Contact : Ludovic Berthonneau / Responsable Régional Distribution
  • Fourniture et pose : Bluetek Service Travaux / Ambert (FR-63)
    Contacts : Danièle Boyer / Responsable Activité Travaux
    Marie Compte / Assistante Commerciale Travaux et
    Daniel Marel / Responsable Pose
  • Travaux : 3C Étanchéité / Distré (FR-49)
    Contact : Philippe Bedouet / Directeur
  • Contact publicommuniqué : Katia Schlich  kschlich@bluetek.fr



 (Crédit photo Bluetek)
