Lumière naturelle sur maison d’habitation

Exemple de pose Lightube TP Home
Lightube TP Home : une solution négoce en matériaux

LIGHTUBE TP HOME : PORTFOLIO D'UNE POSE IN SITU

L’année 2021 aura donné lieu à une nouvelle évolution de notre service dédié au négoce en matériaux. En effet, l’année a été ponctuée de la mise sur le marché d’un conduit de lumière naturelle spécialement adapté : le Lightube TP Home (conçu avec l'accompagnement des Compagnons du Devoir).



En phase de test, l’occasion nous a été donnée de réaliser une pose sur une maison d’habitation à Mérignac (FR-33).  La salle de bain, peu éclairée et sans fenêtre, a été un endroit idéal de mise en situation du produit.



Aujourd’hui, afin d’éclairer nos lecteurs sur la simplicité de gestion et de pose de ce nouveau produit, voici un déroulé d’actions incontournables. Techniquement, il s’agit ici d’un conduit de lumière naturelle Lightube TP Home pour toiture pentée à raccord tuiles, fourni en diamètre 34 cm, avec un conduit souple de 3 mètres.



UN PACKAGING SPÉCIAL NÉGOCE EN MATÉRIAUX



Nous rappelons que le réseau négoce bénéficie de l’exclusivité commerciale de ce produit. Les équipes Bluetek ont donc créé des packagings spécifiques. Ici, le produit est conditionné en 3 cartons :



  • Carton 1 /  Raccord tuiles Ø 34 cm : Longueur 190 mm X largeur 720 mm X hauteur 740 mm (masse 4 kg).
  • Carton 2 / Conduit souple Ø 34 cm, 3 mètres : Longueur 520 X largeur 520 mm X hauteur 220 mm (masse 3 kg).
  • Carton 3 / diffuseur Home Ø 34 cm, gabarit découpe inclus : Longueur 90 mm X largeur 490 mm X hauteur 450 mm (masse 2 kg).

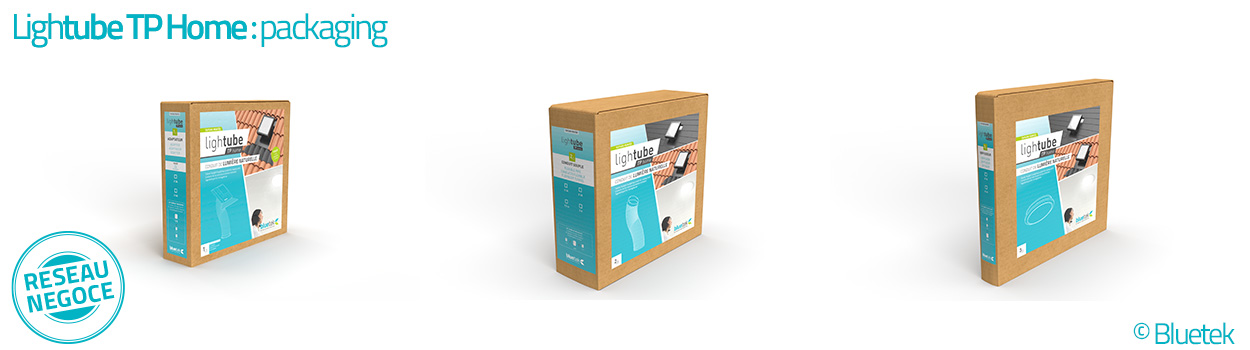

Packaging Lightube TP Home

(Détail du packaging Lightube TP Home pour rayonnage négoce)

Détails des actions de pose

EN EXTÉRIEUR

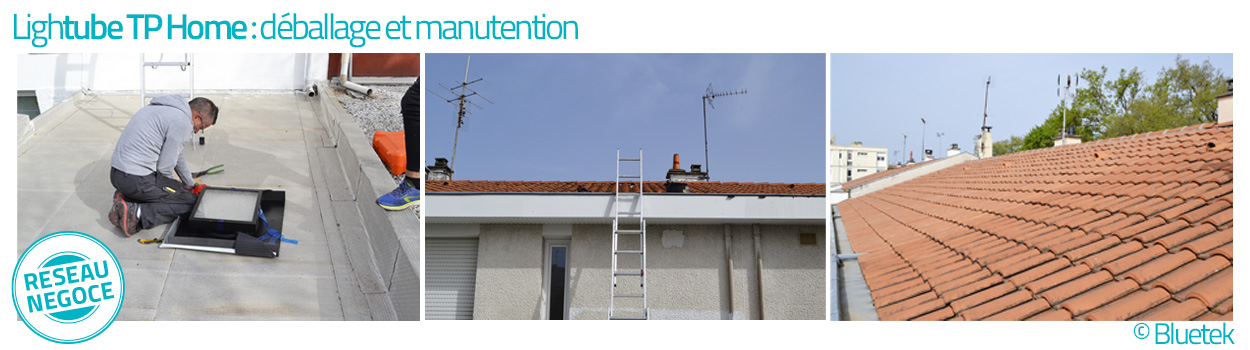

Lightube TP Home : déballage et manutention



Le Lightube TP Home est déballé et acheminé en toiture à l’aide d’une simple échelle. Une notice technique de montage se trouve à l’intérieur du carton.

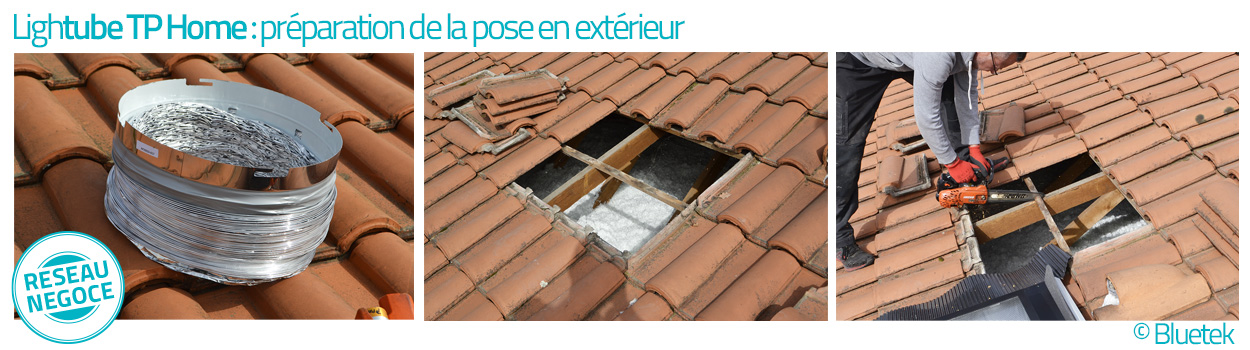

Lightube TP Home : préparation de la pose en extérieur

Le conduit souple est sorti de l’emballage. Les tuiles sont retirées et la charpente préparée afin de recevoir le support et le conduit.



Lightube TP Home : raccord tuile posé tout comme l'adaptateur

Le raccord tuiles est posé et ajusté, tout comme l’adaptateur spécifique. Les tuiles en haut de pente sont remises en place.

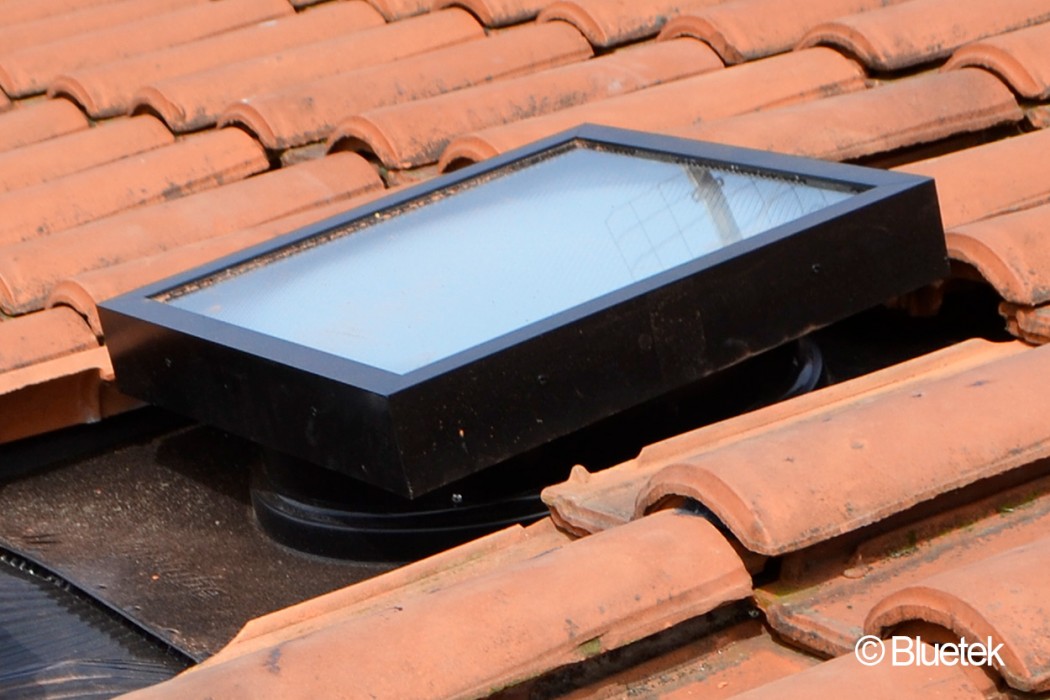

Lightube TP Home raccord tuiles vue extérieure



La finition extérieure est réalisée.



DÉTAILS DE POSE EN INTÉRIEUR

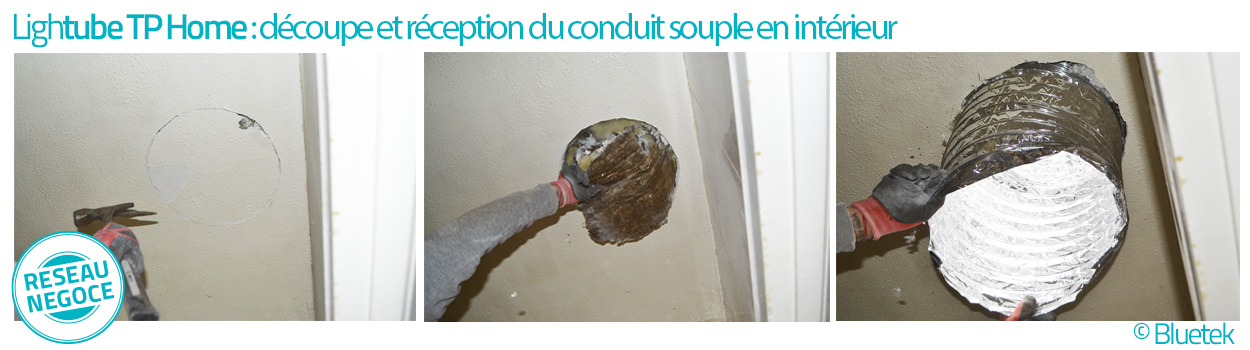

Lightube TP Home : découpe et manutention du conduit souple

Le plafond est découpé. Après avoir libéré la trémie, le conduit souple est tiré vers l’intérieur de la maison.

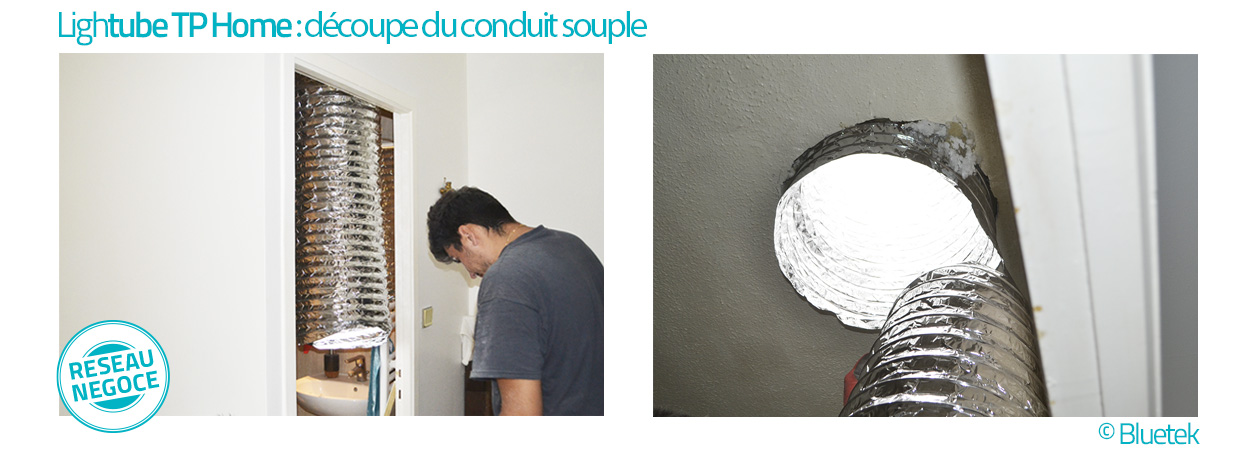

Lightube TP Home : découpe du conduit

Le conduit est découpé.

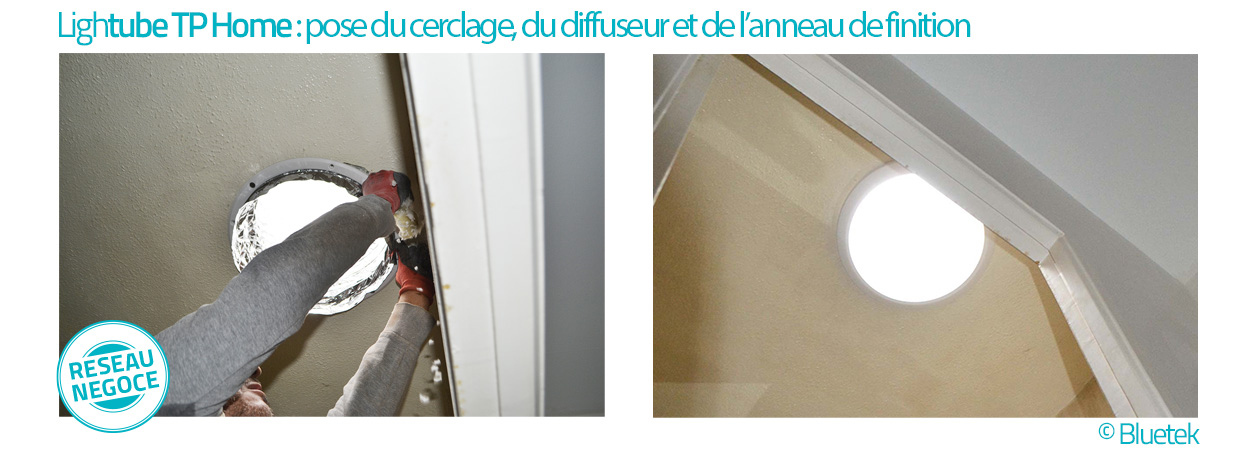

Lightube TP Home : finition de la pose intérieure

L’anneau dormant est posé. Le diffuseur est inséré dans le conduit et l’anneau finalise la pose.

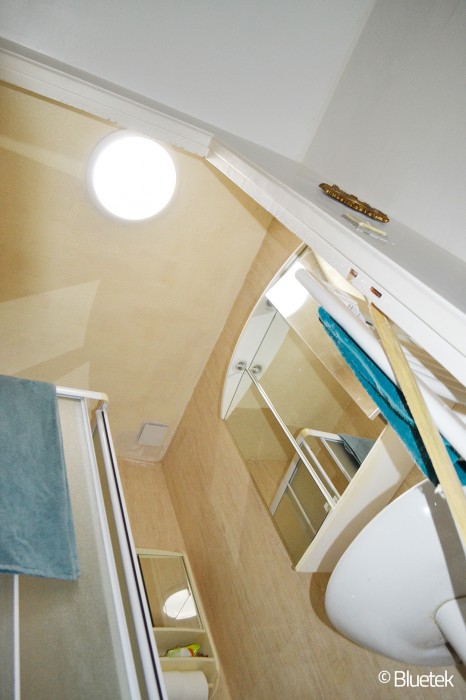

Lightube TP Home : réalisation salle de bain



La salle de bain, précédemment aveugle, est éclairée de façon complètement naturelle, grâce à un puits de lumière.



EN CONCLUSION

Le Lightube TP Home permet non seulement d’apporter un éclairement de qualité entièrement gratuit, mais il favorise aussi économies financières et économies d’énergie. Une solution en pleine ligne droite vers une démarche en gestion énergétique réussie.



IMPORTANT

Nous rappelons que ce montage doit être réalisé par des professionnels. Il existe deux types de raccord couverture, un raccord pour couverture ardoise et un pour couverture tuiles qui s’adaptent à la majorité des tuiles présentes sur le marché. Les documents normatifs et réglementaires adaptés au type de couverture sont à respecter. L’étanchéité en toiture est garantie par le poseur. Le chantier et notamment l’accès en toiture sont à sécuriser.
