SNCF St-Dizier : réhabilitation en toiture suite tempête

lundi 21 février 2022

St-Dizier - FR-52

SNCF St-Dizier : réhabilitation en toiture suite tempête avec pose lanterneaux coiffants et armoire CO2
Lanterneaux Bluecoif ouverts en toiture - SNCF St-Dizier



service travaux bluetek : UN EXEMPLE DE RÉNOVATION RAPIDE ET EFFICACE

Au printemps 2021 et par suite d’intempéries, la SNCF de St-Dizier a dû faire remplacer des lanterneaux de toiture. En effet, les appareils, posés sur un bâtiment de stockage robotisé d’une hauteur de 24 mètres, n’ont pas résisté à des vents forts. La problématique sur cet entrepôt particulier de pièces détachées appartenant à la SNCF (un des seuls en France), a été que l’intérieur étant complètement automatisé et les pièces rangées dans des racks, il est impossible de prévoir des travaux avec une nacelle. La modification à l'identique de l'installation a donc été réalisée (sans commande bi-zone) à l’aide d’une seule armoire de manœuvre des 15 appareils en place. L’ensemble est néanmoins aujourd’hui tout à fait fonctionnel.

Du côté des DENFC, afin d’utiliser les trémies existantes, ceux-ci ont été remplacés par des modèles coiffants Bluetek dont voici le descriptif :

  • 14 Bluecoif Therm Pneu standard (sans spoilers) dimensions 150/150 cm. Remplissage polycarbonate opalescent épaisseur 16 mm. Système pneumatique O/F avec thermo-déclencheur calibré à 93° C. Compris costière droite hauteur 150 mm avec isolation épaisseur 30 mm non bitumée. Plages de costière de 80 mm, retombées 40 mm. Compris grille 1200 joules.
  • 1 Bluecoif Therm DV Pneu modèle S (sans pare-vents) dimensions 150/200. Caractéristiques techniques dito ci-dessus.
  • 1 armoire CO2 Clip (équipée d’un module électrique pour ouverture depuis le CMSI) avec bouteilles de 1000 g (essais de fonctionnement et mise en service).

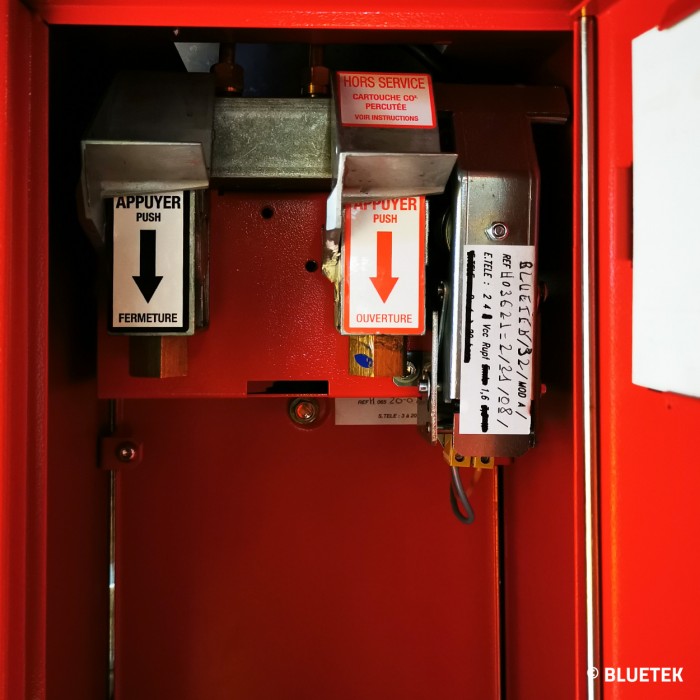

Intérieur armoire CO2 sans bouteilles SNCF St-Dizier

(Intérieur armoire CO2 sans bouteilles - SNCF FR-52 St-Dizier - avril 2021)



Les travaux de pose de lanterneaux, réalisés par la société Iso-Top Étanchéité, se sont déroulés sur une journée. Une bonne synergie d’équipes pour un temps de dépose/pose optimisé et efficace, y compris pour le raccordement des lanterneaux à l’armoire et les essais de bon fonctionnement de l’ensemble. Cette dernière prestation réalisée par le Service Travaux Bluetek.

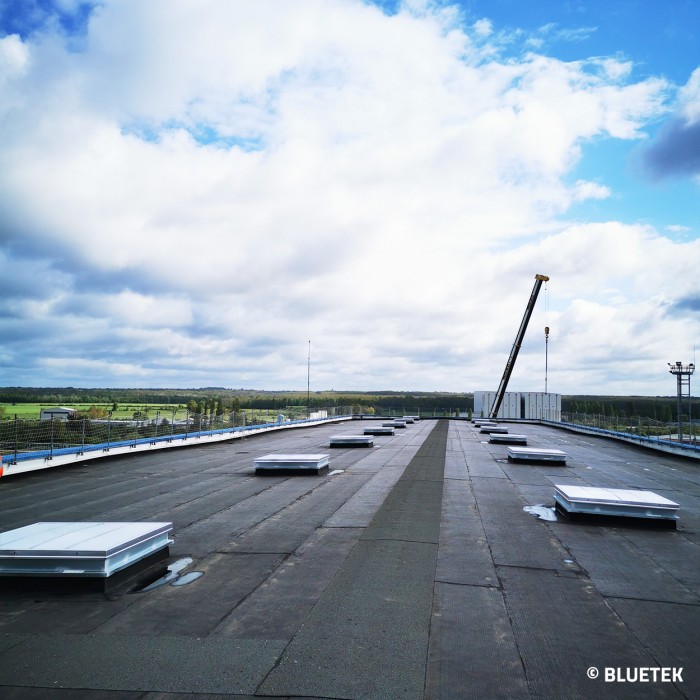

Lanterneaux Bluecoif fermés en toiture SNCF 52 St-Dizier avril 2021

(Lanterneaux Bluecoif fermés en toiture - SNCF FR-52 St-Dizier - avril 2021)



  • Maître d’Ouvrage : Groupe SNCF
  • Maître d’œuvre : OTE Ingénierie / Metz (FR-57)
    Contact : Marie-Pierre Delacour / Économiste de la Construction
  • Pose lanterneaux : Iso-Top Étanchéité / Reims (FR-51)
    Contact : Valentin Poitevin / Conducteur de Travaux
  • Fourniture lanterneaux : Bluetek / Luynes (FR-37)
    Contacts : Christophe Galland / Responsable Commercial et Lionel Guimard / Responsable Prescription
  • Pose asservissements et mise en service : Service Travaux Bluetek / Ambert (FR-63)
