Le Dôme Inside est un lanterneau de confort pour toiture terrasse conçu pour l’éclairement zénithal, l’aération naturelle (ouverture éléctrique boitier à chaine) et l’accès toiture (ouverture éléctrique 2 vérins).
Son remplissage en verre légèrement bombé lui confère une esthétique distinctive tout en améliorant ses propriétés déperlantes. Cette conception favorise l’écoulement de l’eau de pluie et contribue à maintenir la propreté du dôme. Il dispose d’un cadre PVC à rupture de pont thermique et d’une costière droite laquée de hauteur 350 mm, isolée 50 mm.
Caractéristiques
- Type de produit : Lanterneau de confort avec un remplissage en verre légèrement bombé
- Usage : Éclairement zénithal et confort thermique
- Isolation : Costière droite de hauteur 350 mm à rupture de pont thermique, isolée 50 mm.
- Performances thermiques (Urc) : 1,1 W/m².K (standard)
- Finition : Costière intérieure pré-laquée blanc (RAL 9010) à rupture de pont thermique, isolée 50 mm.
Performances
• Urc : 1,1 W/m².K (standard)
• Arc : 3.4 m²
• Aucune rupture de l’isotherme : limite la condensation et améliore le confort intérieur
OPTions disponibles
- Grille : en acier laquée résistante à un choc de 1200 Joules - Uniquement sur AIR et PASS
- Barreaudage: Uniquement sur AIR et PASS
- Hauteur de costière droite : Hauteurs de 420, 500 ou 600 mm
- Étanchéité synthétique :
• Isolant non bitumé
• Isolant non bitumé avec option tôle colaminée
• Isolant non bitumé avec option tôle galvanisée
- Store (Uniquement sur FIX et AIR)
• Store électrique 24V en polyester et structure alvéolaire plissée en nid d’abeille.
• Store tamisant (TL: 17%), store obscurcissant (TL: 0%)
Le laquage de la costière, de la grille et du barreaudage sont laquées en standard.
Option disponible dans un autre coloris parmi les nuances RAL standard.
Courbes isotherme techniques
| Pas de rupture de l’isotherme Réduit les déperditions thermiques et limite les risques de condensation. |
coupe technique

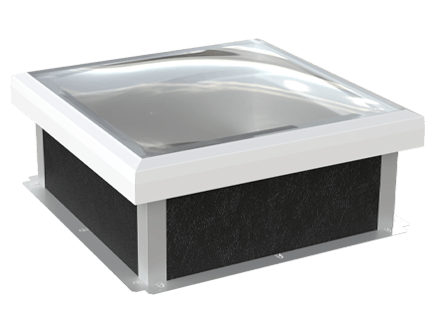

• Dôme Inside Fix

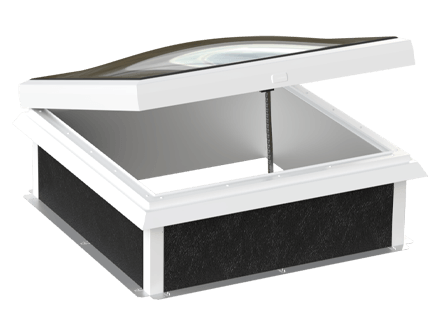

• Dôme Inside Air

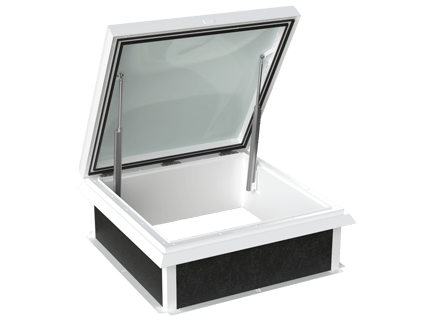

• Dôme Inside Pass
Dimensions disponibles
Dimensions commerciales Trémis toiture en cm | Disponibilité | Dimensions lumière Trémie haute l x L en cm | Urc* W/m².K | Poids (Kg) |
| FIX | AIR | PASS |
| 60 x 60 | ✔ | - | - | 60 x 60 | 1,1 | 41 |
| 70 x 70 | ✔ | - | - | 70 x 70 | 1,1 | 56 |
| 80 x 80 | ✔ | ✔ | ✔ | 80 x 80 | 1,1 | 73 |
| 100 x 100 | ✔ | ✔ | ✔ | 100 x 100 | 1,1 | 114 |
| 130 x 130 | ✔ | - | - | 130 x 130 | 1,1 | 193 |
