LANTERNEAUX BSL EN TOITURE DE LA PETITE HALLE DE L'OCTROI À NANCY

UN COMMUNIQUÉ SIGNÉ BLUETEK

FEEDBACK EN 10 POINTS SUR LE CHANTIER D'UNE PÉPINIÈRE CULTURELLE ET CRÉATIVE

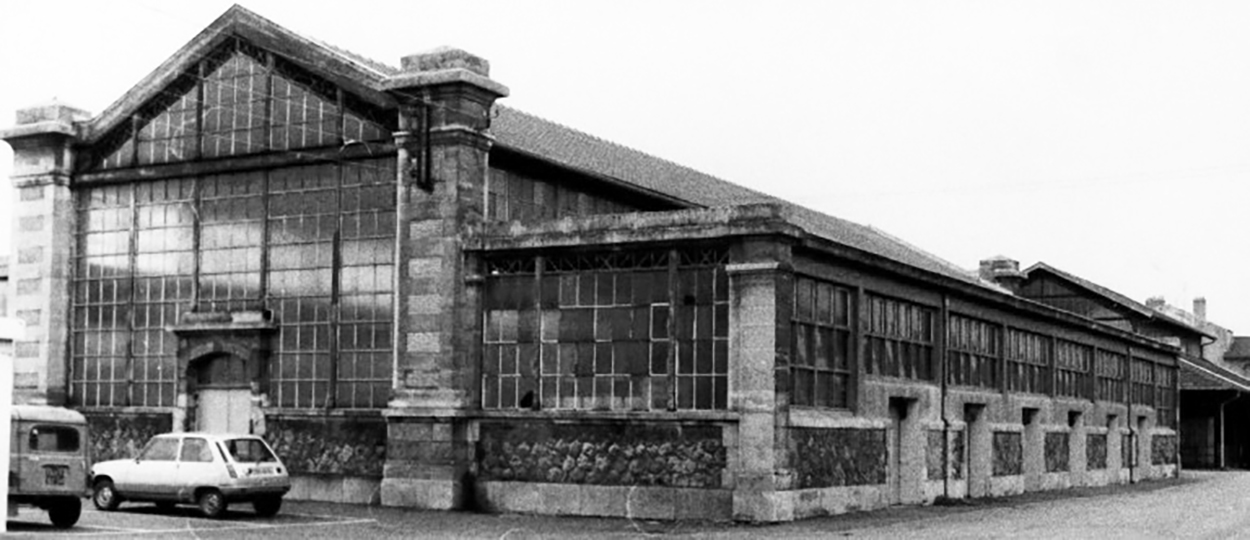

1. Sur le site des anciens abattoirs à Nancy

En 1912, des abattoirs étaient installés sur le boulevard d’Austrasie à Nancy. C’est dans le quartier des Rives-de-Meurthe, alors en pleine mutation industrielle, que les nouveaux abattoirs et le marché aux bestiaux ont en effet occupé une surface de 60 000 m². Ils répondaient aux besoins d’une population alors de 150 000 habitants. 3 bâtiments principaux composaient le parc ; la halle principale, soit l’actuelle grande halle Renaissance, dédiée au marché du gros bétail, et la halle aux veaux, similaire à la halle principale, mais d’une surface plus petite. Dans le prolongement de ces deux bâtiments ; le marché aux moutons, à l’architecture ouverte. Les progrès techniques de la deuxième moitié du XIXe siècle ont permis de construire des bâtiments à la structure métallique d’une grande modernité. Les abattoirs ont fermé leurs portes en 1996. Ils sont aujourd’hui témoins et acteurs d’une nouvelle histoire, aujourd’hui plus artistique qu’agricole.

(Adaptation et visuel source nancybuzz.fr)

2. Le projet de L'Octroi par Solorem

L’Octroi est un projet porté par la Ville de Nancy. Sa réalisation a été confiée à SO LOR EM (Société LORraine d’Economie Mixte), entreprise d’aménagement urbain partenaire de la ville. Créée en 1960, la société est majoritairement détenue par les collectivités territoriales et reconnue pour des ouvrages de modernisation d’équipements publics et parapublics.

« Solorem a été désignée mandataire par la Ville de Nancy pour la gestion de l’opération Octroi. Son rôle démarre de la planification à la livraison d’un site opérationnel, en passant par les différentes étapes d’une opération classique de construction : concertation locale, recrutement des prestataires intellectuels (équipe de maîtrise d’œuvre, contrôle technique, CSPS), entreprises… dans le respect du code de la commande publique. » (Noureddine Faouzi, Chargé d’Opération Solorem)

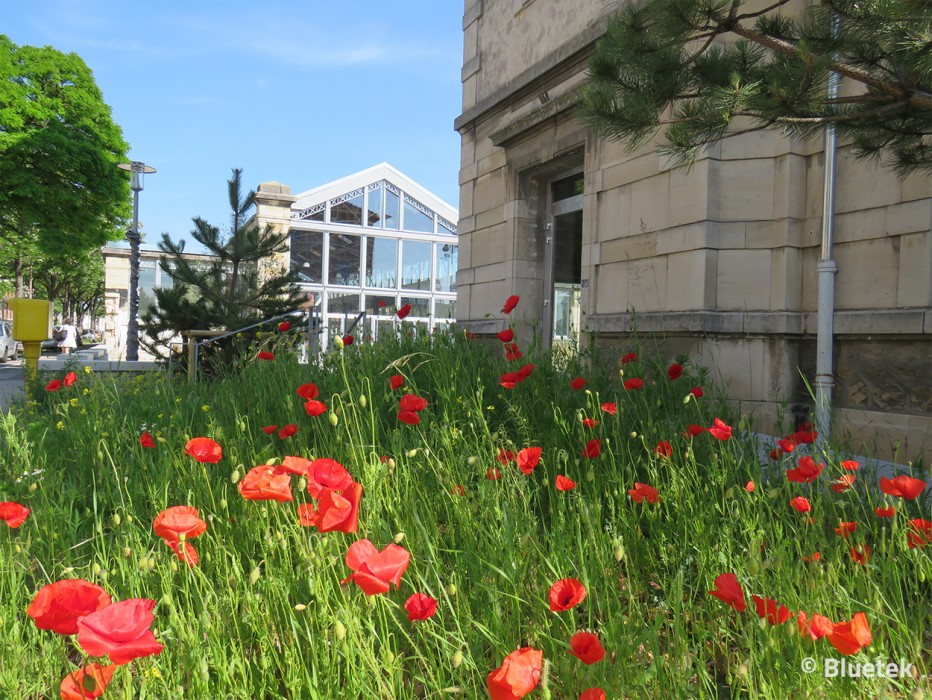

(Bâtiments de L'Octroi en vis-à-vis du site - juin 2021)

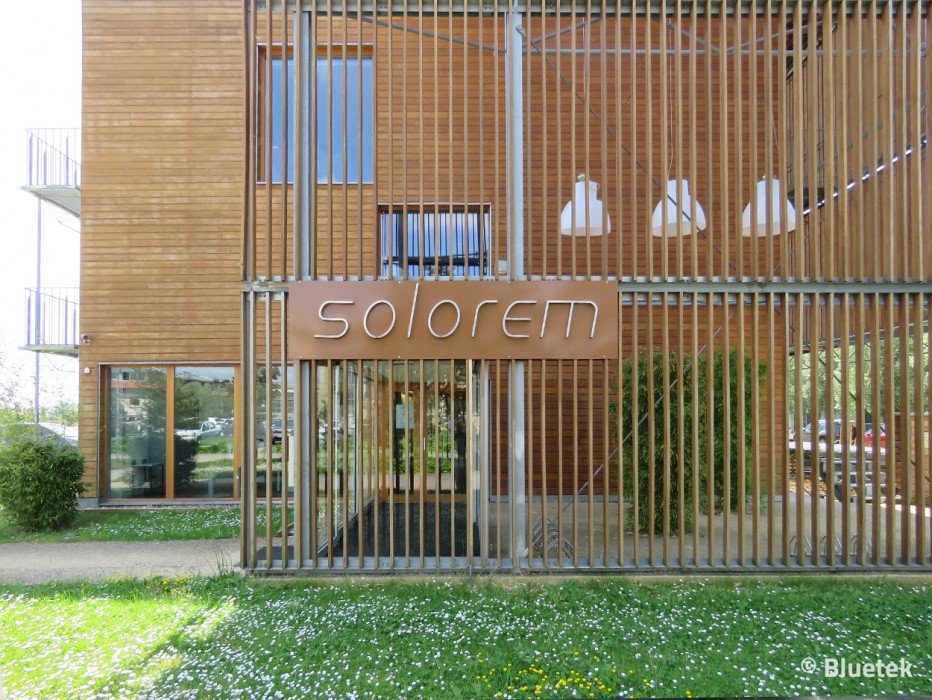

(Bureaux Solorem en vis-à-vis du site de L'Octroi - juin 2021)

3. Les bâtiments de L'Octroi aujourd'hui

Depuis 2020, L’Octroi est devenu un tiers-lieu culturel et créatif. Ouvert à toutes les disciplines, il se veut tel un lieu de rencontres, d’expérimentation et de confrontation des idées afin d’aboutir sur un projet commun adopté par le public dans une logique de concertation et d’écosystème. Il s’agit actuellement d’une Pépinière Culturelle et Créative (PCC) gérée par l’association OK3. Elle accueille différents acteurs artistiques, économiques et issus du milieu de la formation. L’Octroi comprend 5 bâtiments : la Grande Halle, la Halle ouverte, L’Octroi Nord, L’Octroi Sud et enfin la Petite Halle. (Adaptation texte source octroi-nancy.fr)

4. Genèse du projet toiture de la Petite Halle

Les travaux de L’Octroi ont débuté en juillet 2019 pour se finir en mai 2021. La pandémie aura provoqué certains retards. Pour Solorem, l’opération a consisté en grande partie en la réhabilitation et la restructuration des pavillons de L'Octroi Nord et Sud et de la Petite Halle. Les repères Développement Durable mis en exergue par Solorem sont :

• L’approche environnementale adoptée visant à réduire les besoins en chauffage et à gérer le confort d’été ;
• L’isolation des murs, la ventilation performante et le remplacement des menuiseries des pavillons Octroi Nord et Sud ;
• Le remplacement des menuiseries extérieures, isolation du sol, des murs et de la toiture (avec végétalisation des toits terrasses) de la Petite Halle ;
• L’optimisation du free-cooling par tirage naturel et forte ventilation de la lame d’air en sous face de couverture.

(Source solorem.com)

La prestation Bluetek étant associée au projet de la Petite Halle, nous arborerons ici exclusivement ce bâtiment et les produits qui ont été prescrits sur cette partie du site.

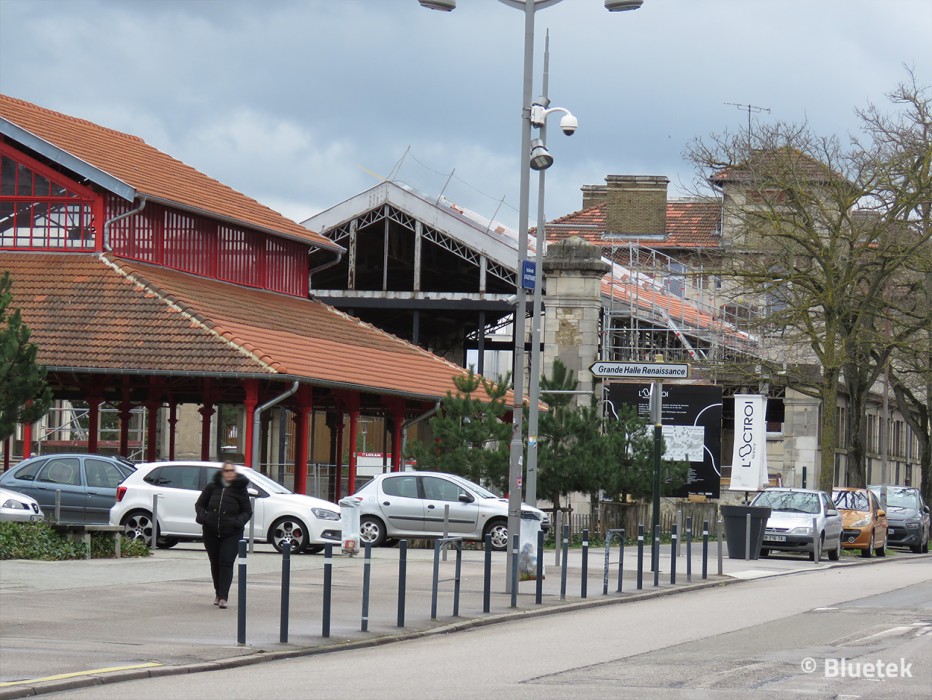

(Environnement chantier L'Octroi - février 2020)

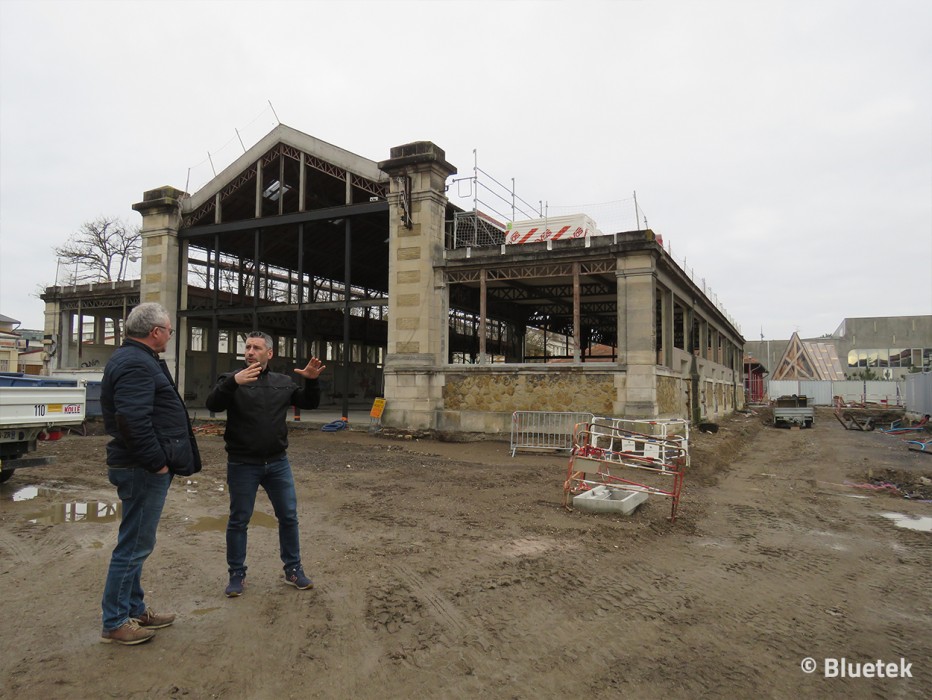

(Monsieur Fauvel, Ettec, et Christophe Paralovo, Bluetek)

5. Les produits Bluetek préconisés en toiture de la Petite Halle

À l’origine, le CCTP préconisait des brise-soleils extérieurs associés à des lanterneaux de toiture qui permettraient d’éviter l’ensoleillement direct à l’intérieur du bâtiment. Pour des raisons esthétiques, car les lanterneaux se voient depuis la route, cette option de brise-soleil n’a pas convaincu l’architecte qui a préféré la proposition faite par M. Fauvel, Ettec, visant à installer un brise-soleil intégré au polycarbonate, soit la solution de Brise-Soleil Lumineux commercialisé par Bluetek : le BSL.

Ce choix technique répond d’ailleurs dans les faits à l’approche environnementale développée par Solorem.

(Vue détail zinguerie suite pose premiers lanterneaux Bluetek - février 2020)

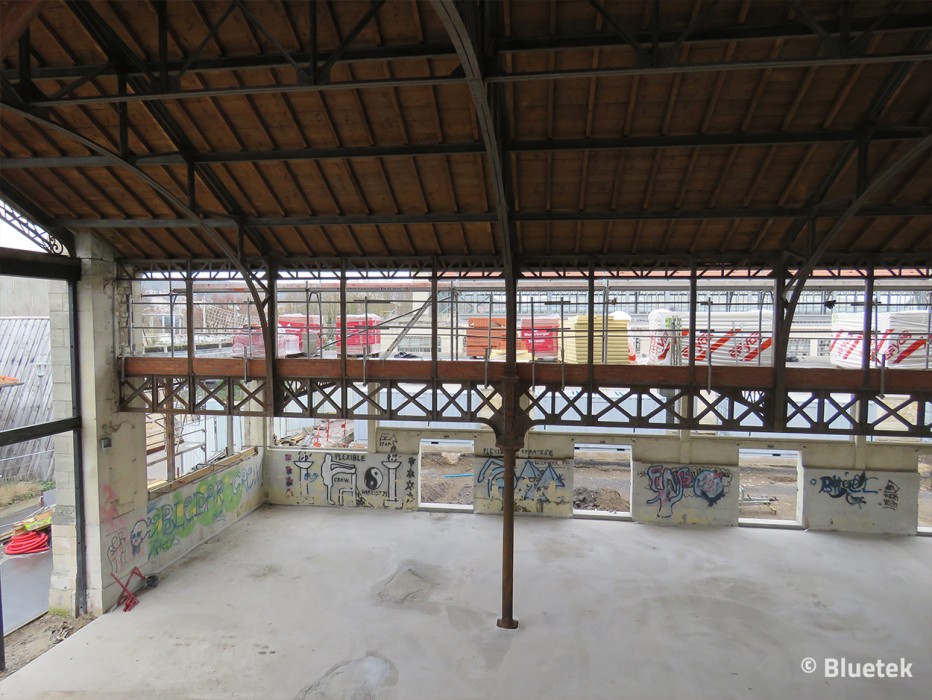

(Vue intérieure chantier L'Octroi - février 2020)

6. La pose : prestation de la société Ettec

C’est la société Ettec qui a fait le pont entre nos différentes entreprises. Située à moins de 15 km du chantier, la société Ettec est spécialisée en travaux d‘étanchéité, de couverture, de charpente, de bardage et d’entretien des toitures. C’est aussi une experte en travaux de zinguerie, son premier métier. Ce savoir-faire quasi artisanal, on peut aujourd’hui le constater en longeant simplement le bâtiment de la Petite Halle de L’Octroi sur lequel Ettec a œuvré.

L’entreprise a réalisé un voligeage et a procédé à la mise en place d’un relevé zinc de 0,65 (n° 12) reprenant exactement la forme de la tuile, et cela sur toutes les costières des lanterneaux actuellement en toiture.

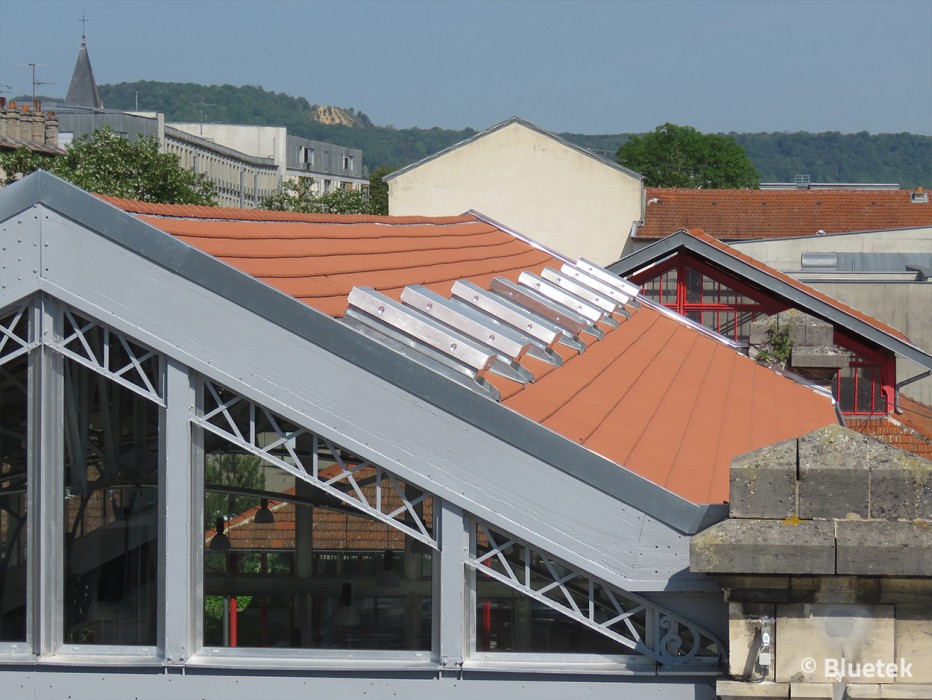

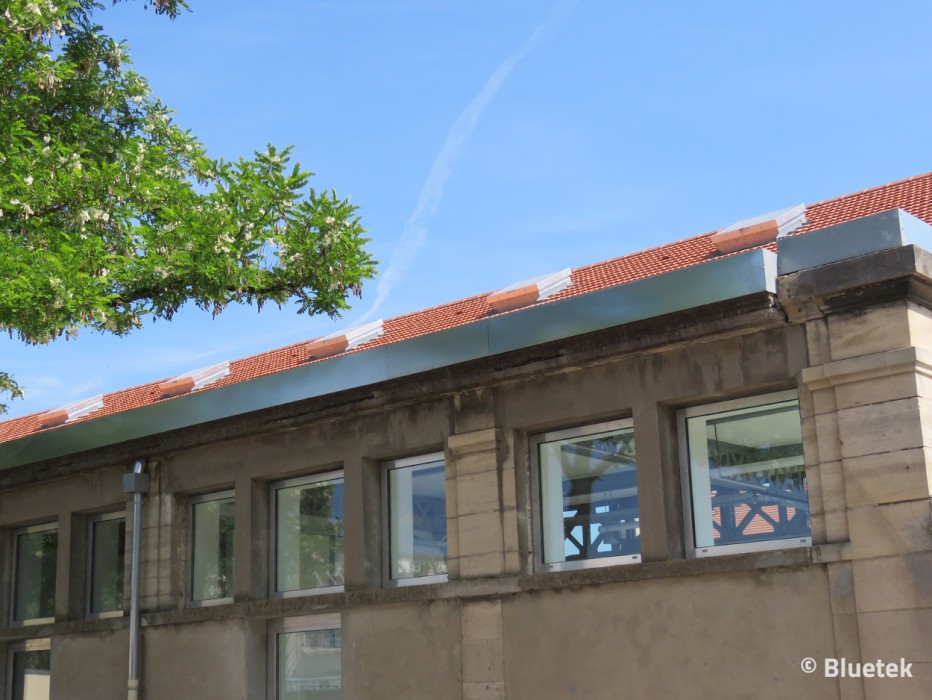

(Vue extérieure lanterneaux Bluetek remplissage BSL - juin 2021)

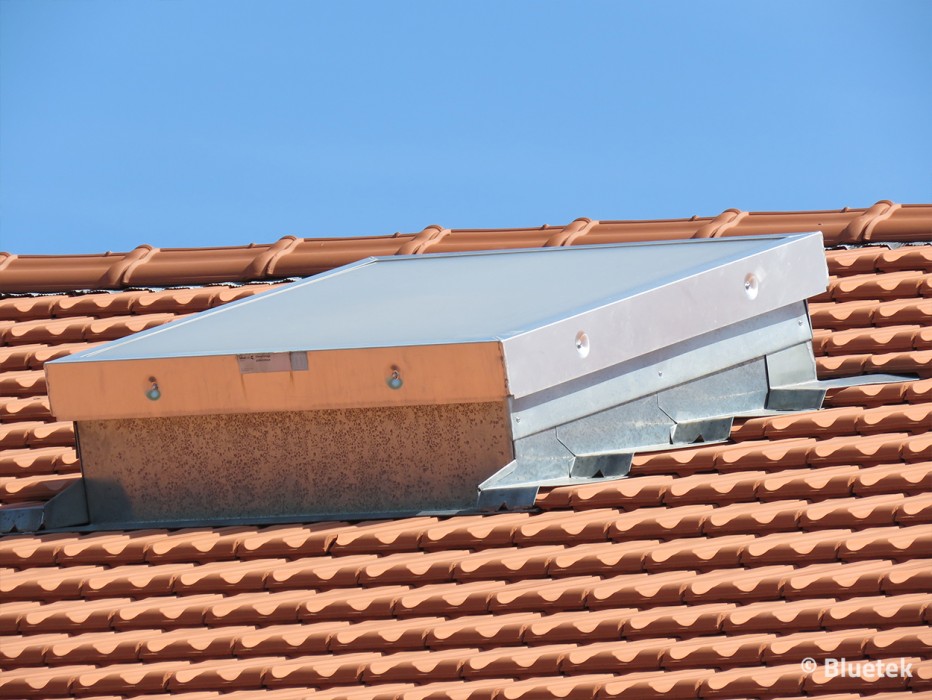

(Vue extérieure lanterneau Bluetek remplissage BSL - juin 2021)

7. Bluetek : expert en lanterneaux et en gestion énergétique

Aujourd’hui, des baies vitrées entourent la Petite Halle de L’Octroi, cumulées à une belle arrivée de lumière naturelle via des appareils de désenfumage posés en toiture. Ce choix architectural de lanterneaux avec remplissage BSL, Pierre Amiot l’explique aussi par une volonté budgétaire pour des produits économiques et efficaces. En effet, il fallait répondre à une réglementation désenfumage et à une volonté de protection solaire ; autant joindre l’utile au confort des utilisateurs.

Le « lot lanterneaux », qui de fait minimise l’utilisation de l’éclairage artificiel tout en protégeant du soleil, donc d’une substantielle chaleur, est optimisé par une possibilité d’aération journalière des locaux. L’asservissement prévu permet de gérer les appareils, de façon manuelle et automatique.

Cette association est dans son résultat une solution globale en gestion énergétique, intégré par la RT2012, et en phase avec la RE2020 toute proche.

8. Le package des appareils Bluetek

C’est suivant le calcul de désenfumage pour ERP (1/200^e en surface Aa / SUE) que la Petite Halle a été étudiée en termes de lanterneaux DENFC (Dispositif d’Évacuation Naturelle de Fumées et de Chaleur). Le bâtiment de 443 m² mesure environ 9,30 m à la faîtière, et 6,30 m à l’égout.

Techniquement, il a été fourni par Bluetek :

• 16 lanterneaux Bluesteel Therm modèle pneumatique avec Brise-Soleil Lumineux incolore dimension 100/100 cm. Aération électrique course 300 mm 230 V / 0,6 A. Costière droite isolée 25 mm bitumée hauteur 500 mm. Ouverture/fermeture par thermo-déclencheur calibré à 93°C. Compris grille 1200 joules fixe. Complexe d’isolation 280 mm. Appareil conforme à la norme européenne EN 12-101-2 et admis au marquage CE. BSL = complexe comprenant un polycarbonate alvéolaire et une plaque polycarbonate appelée nid d’abeille épaisseur 25 mm.

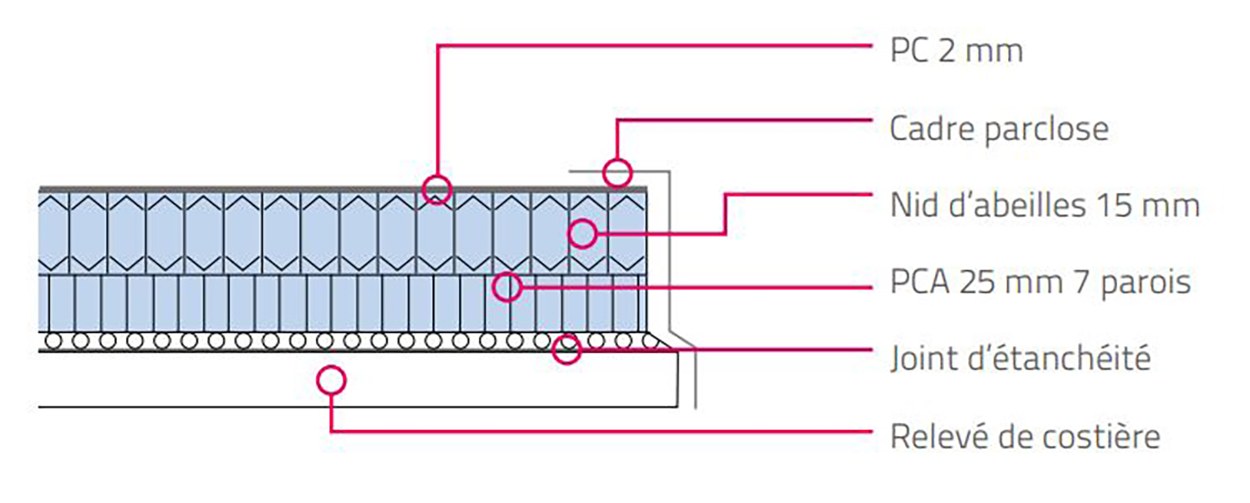

(Vue en coupe et composition Brise-Soleil Lumineux Bluetek - extrait documentation)

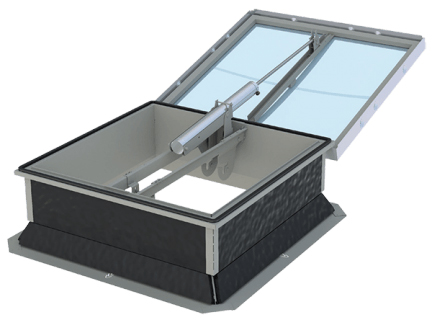

(Exutoire Bluesteel Therm Pneu - extrait documentation)

Commandes à distance (pilotage) :

• 4 blocs relais 230 V.
• 1 interrupteur 3 positions 2 boutons.
• 1 sonde de pluie et vent modèle Evolution.
• 1 Coffret aération 230 V / 10 A Evolution.

Ce « lot lanterneaux » permet donc de couvrir une volonté de désenfumage réglementaire, mais aussi de lumière naturelle optimale et d’aération quotidienne des locaux.

« Le rendu final après la pose des lanterneaux sur la Petite Halle est une bonne diffusion de la lumière naturelle. Elle est optimisée grâce au grand nombre d’appareils, qui, même s’ils sont de petite taille, sont bien répartis »conclut Christophe Paralovo, Responsable Commercial Régional pour Bluetek.

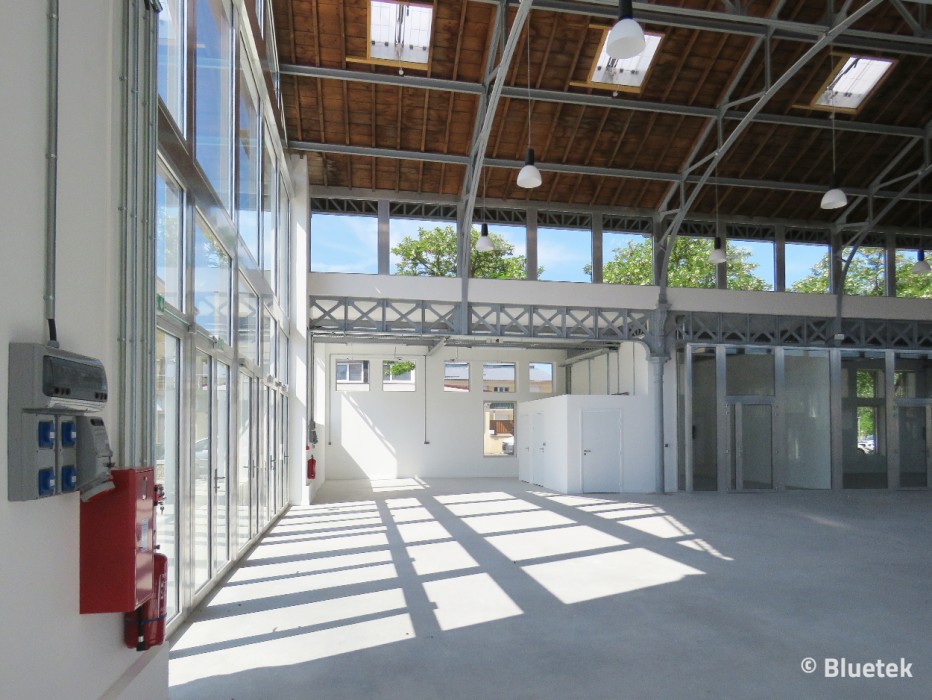

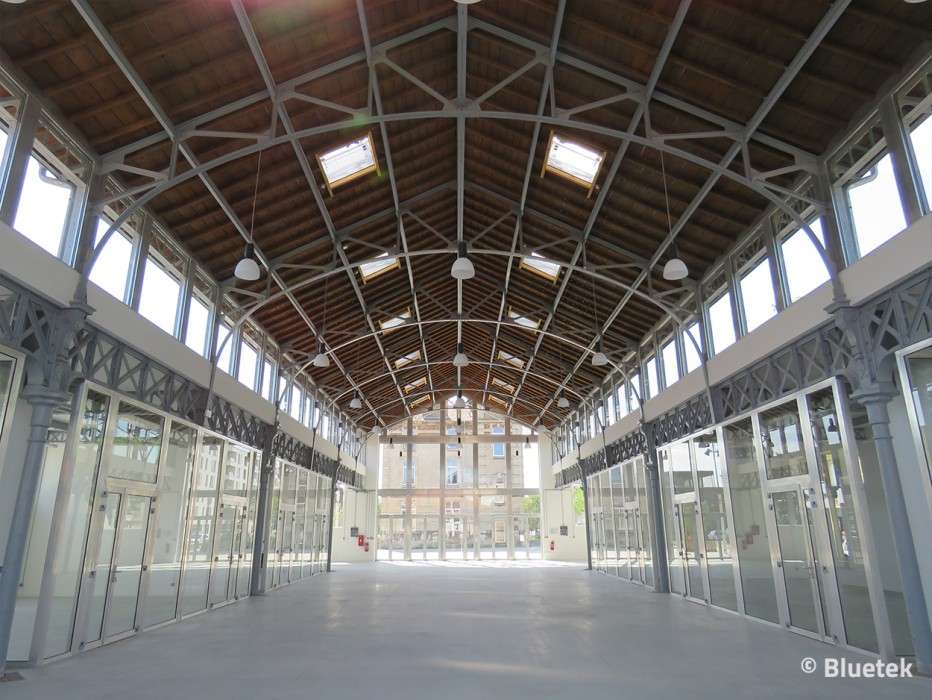

(Vue intérieure lanterneaux BSL Bluetek - juin 2021)

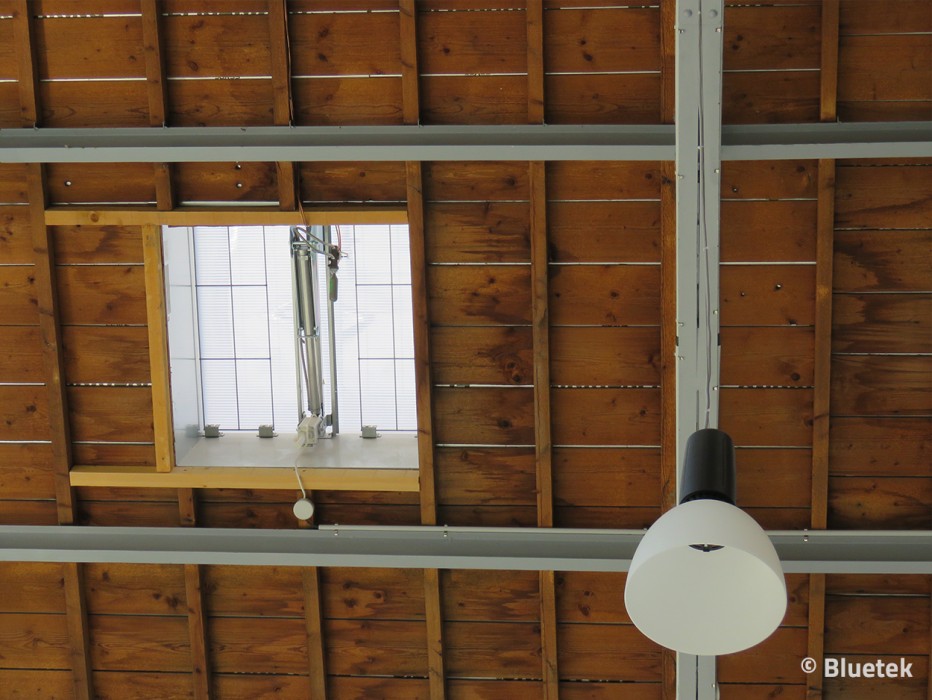

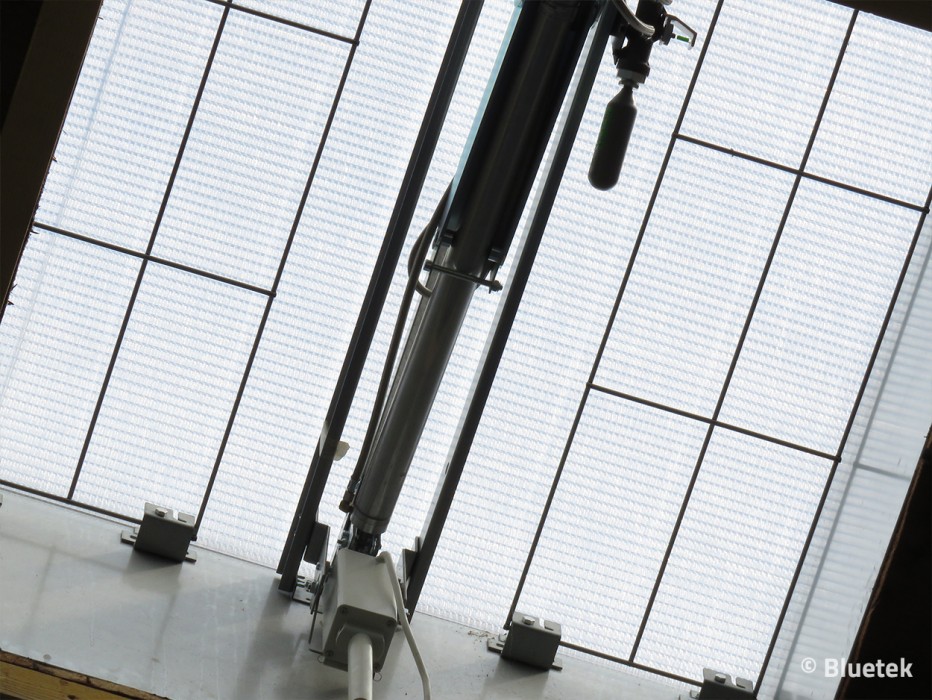

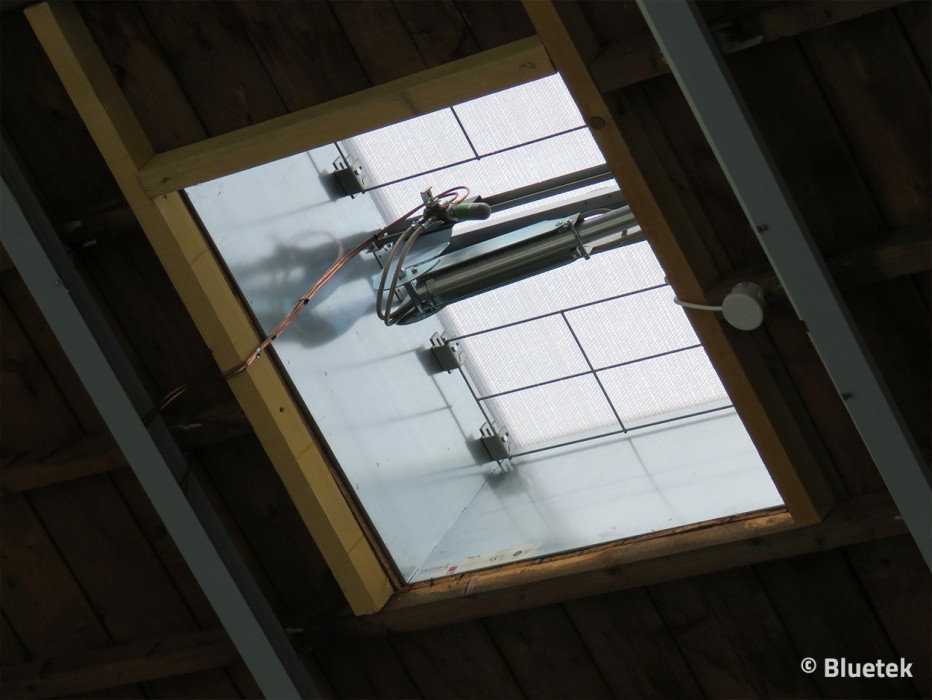

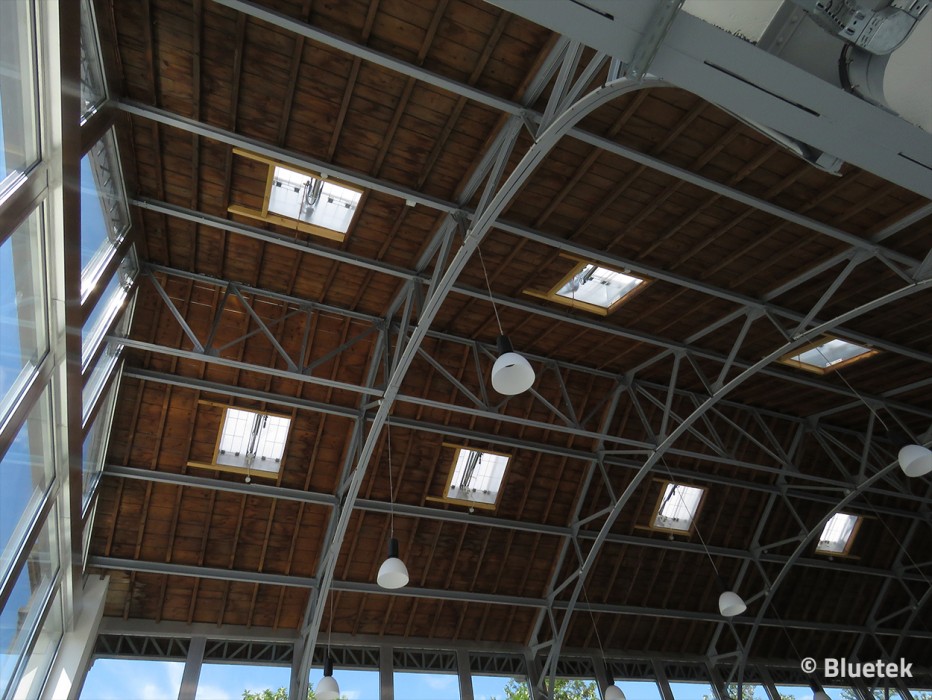

(Vue intérieure lanterneau BSL - juin 2021)

9. L'avis du mandataire

Monsieur Noureddine Faouzi, Chargé d’Opération Solorem, dit être satisfait des produits posés, de la prestation de l’entreprise Ettec et de la qualité des échanges entre les différents intervenants.

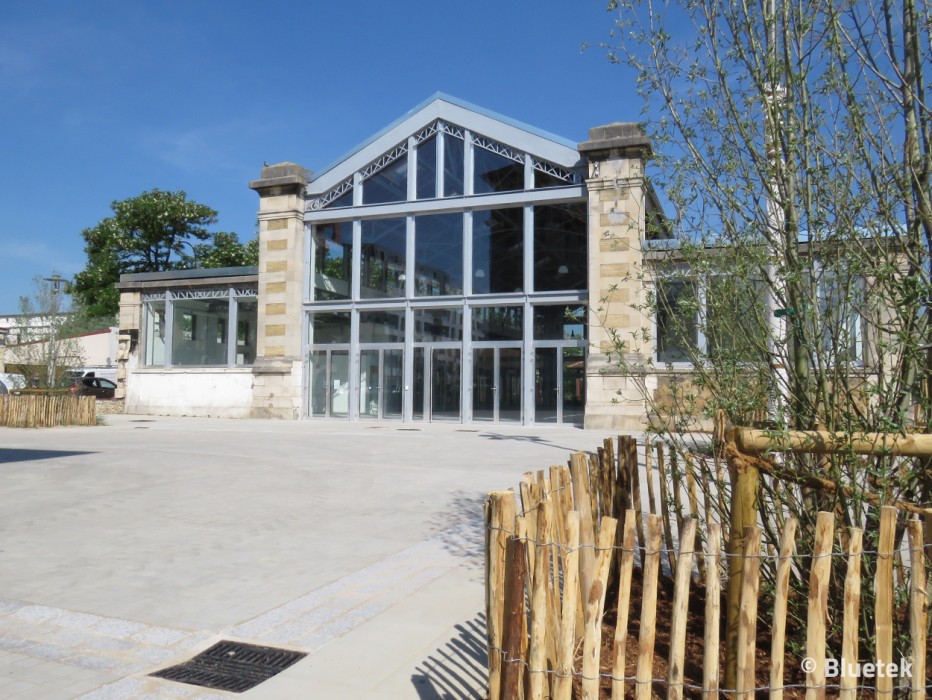

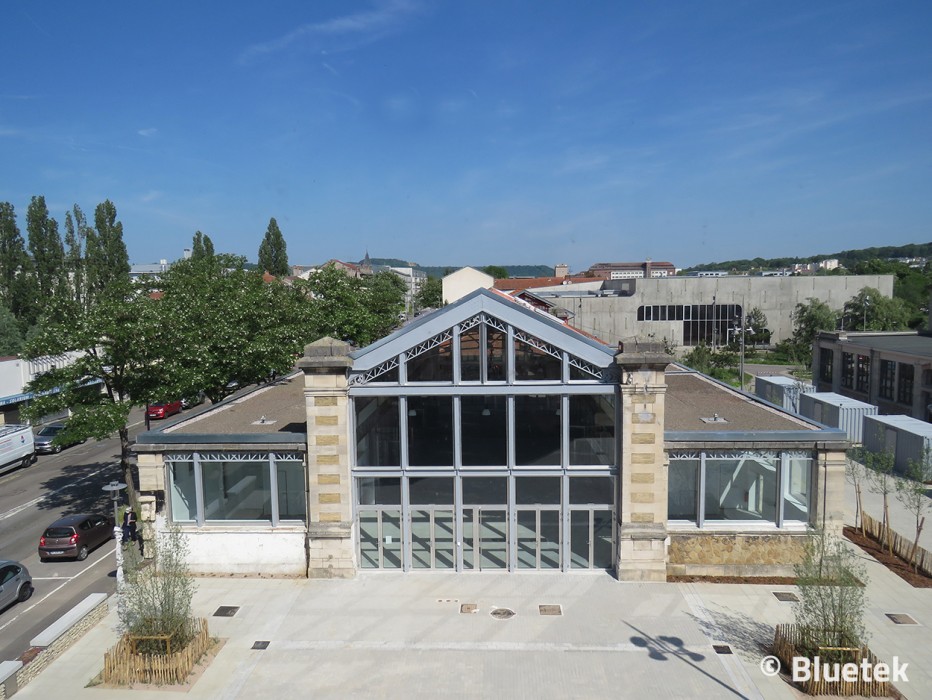

(Vue d'ensemble de la Petite Halle de L'Octroi - juin 2021)

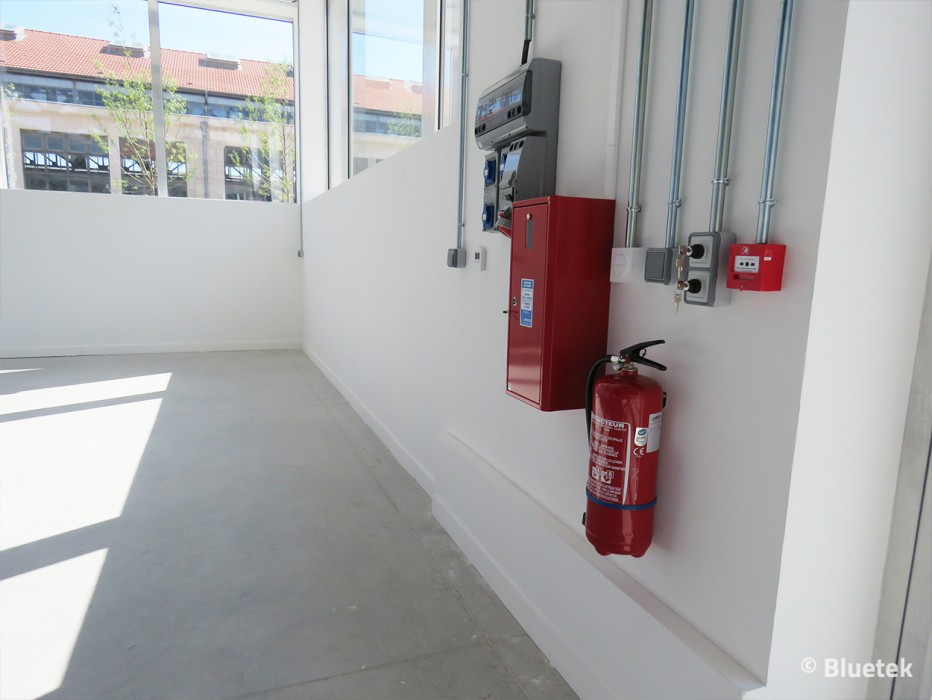

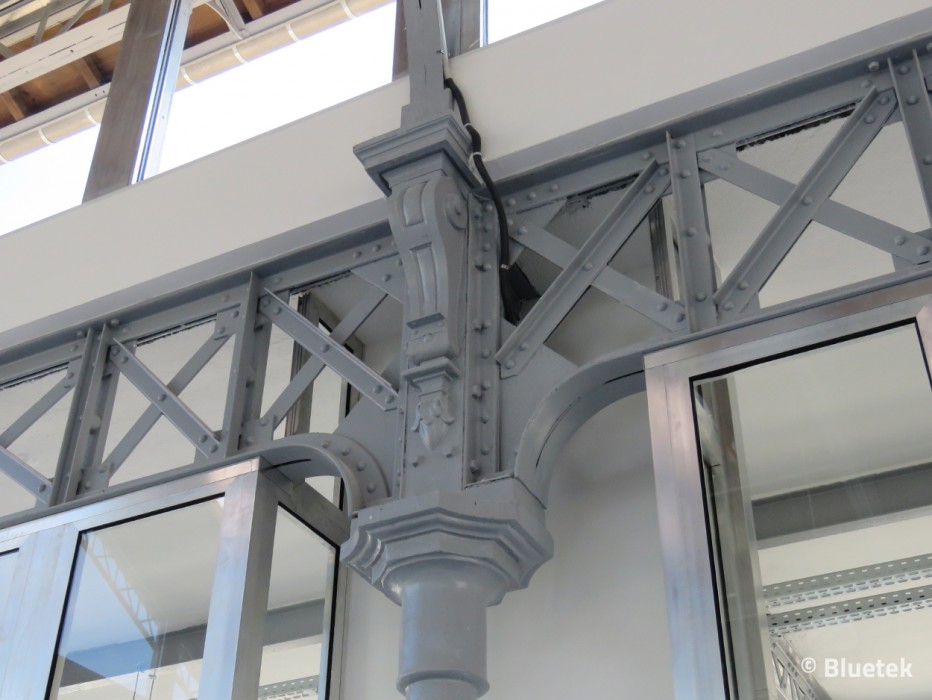

(Vue intérieure Petite Halle de L'Octroi - juin 2021)

(Vue intérieure Petite Halle de L'Octroi - juin 2021)

10. Les artistes de L'Octroi en lumière

Rencontrés en juin 2021, alors que la Petite Halle n’était pas encore en fonction, des artistes œuvraient encore à plein temps dans la Grande Halle. Parmi eux, Eddy Tisserand, qui assurait être ravi d’une perspective de ventilation quotidienne pour les mois à venir dans les nouveaux locaux. La Petite Halle et les lanterneaux qui la couvrent sont donc devenus aujourd’hui, et pour l’occasion, des vecteurs de création.

Au-delà de notre rôle d’industriel soucieux de la qualité de ses produits, nous nous en réjouissons.

(Eddy Tisserand - Architecte Scénographe du Collectif HOBO Nancy - juin 2021)

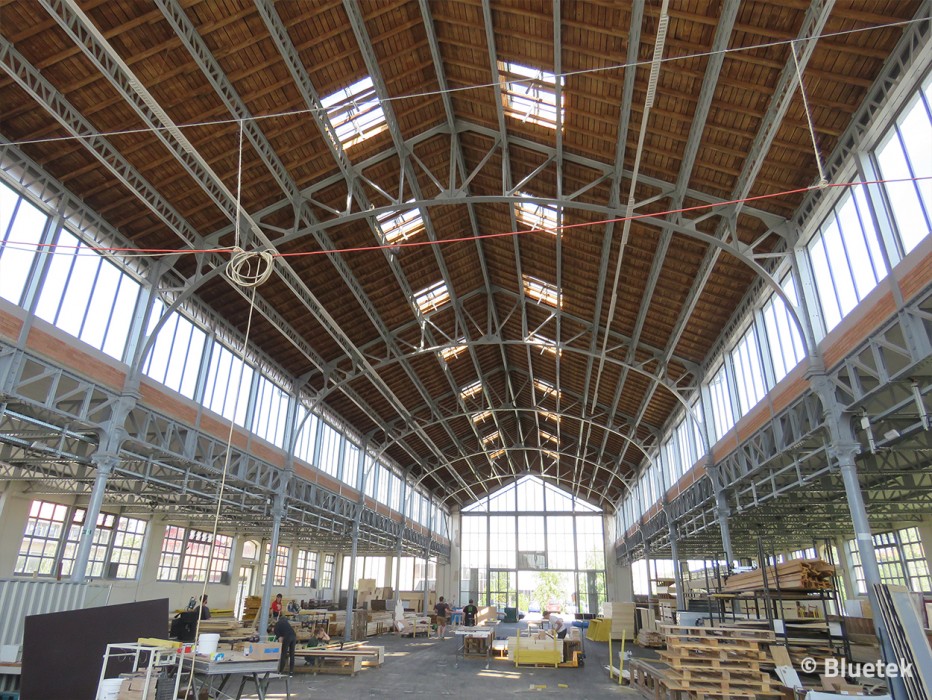

(Grande Halle de L'Octroi Nancy - juin 2021)

• Maître d’Ouvrage : Ville de Nancy (FR-54)
• Exploitant du bâtiment :  OK3 / Nancy (FR-54)
  Contact : Lucas Renaud / Alternant de l’association
• Mandataire agissant au nom et pour le compte de la Ville de Nancy :  Solorem / Nancy (FR-54)
  Contact : Noureddine Faouzi / Chargé d’Opération
• Architecte :  Alexandre Chemetoff & Associés (FR-54)
  Contact : Pierre Amiot / Architecte
• Pose : Ettec / Saint-Nicolas-de-Port (FR-54)
  Contact : Alexandre Nagel / Dirigeant
• Fournitures : Bluetek / Luynes (FR-37)
  Contacts : Christophe Paralovo / Responsable Commercial Régional
  et Lionel Wipf / Technico-Commercial Sédentaire
