Ventilation naturelle pilotée

AÉROPILOT

Descriptif

Principe
La ventilation naturelle pilotée est une solution entièrement automatisée, qui vise à optimiser le confort des occupants dans les bâtiments non climatisés et a réduire la facture énergétique dans les bâtiments climatisés. la température intérieure du bâtiment est régulée en fonction des conditions climatiques extérieures.



Free cooling
Lorsque les locaux sont occupés, la ventilation naturelle pilotée s’appuie sur l’air extérieur pour rafraîchir la température intérieure du bâtiment en fonction des conditions climatiques. Cette ventilation est possible uniquement si la température extérieure est inférieure à la température d’ambiance et que la température ambiante est supérieure à la température désirée.



Night Cooling
Lorsque les locaux sont inoccupés, la ventilation naturelle pilotée permet un balayage de l’air ambiant afin d’évacuer la chaleur accumulée durant la journée et ce jusqu’à une limite basse de la température ambiante. Ce système étant basé sur l’utilisation de l’air extérieur, il ne créé aucun surcoût d’exploitation.

Avantages

  • Maintien des conditions climatiques ambiantes acceptables pour les bâtiments non climatisés,
  • Réduction de la facture énergétique pour les bâtiments climatisés,
  • Utilisation des matériels de désenfumage existants,
  • Ouverture des ouvrants de façade et des exutoires à des positions intermédiaires
  • Ouverture en ventilation des ouvrants de façade et des exutoires à une position maximale et paramétrable en mode free cooling comme en mode night cooling,
  • Compatible avec les GTC/GTB via les protocoles de communication Modbus ou BACnet (suivant modèle)
  • Programmation : horaire, journalière, hebdomadaire et annuelle.

Cas de figure

Gestion énergétique cas de figure

Descriptif

  STOREPILOTSTOREPILOT WEB
Ventilation - nombres de zones1Base 3
+ module 3
soit 6 max
Ombrage - nombre de zones1Base 3
+ module 5
+ module 5
soit 13 max
Sondes filairesExtérieurTempératureTempérature
+
Hygrométrie
IntérieurTempératureTempérature
+
Hygrométrie
Sonde RadioExtérieur/Météo
Intérieur/Température
+
Hygrométrie
+
CO2
Lumière / zone2 TOR ou 1 Var2 TOR ou 1 Var
Sonde de luminosité ExtérieurFilaireFilaire + radio
Contact. position/Filaire + radio
Ventilation Hybride/

oui

enocean

GTC / GTBMODBUSBACnet



Ombrage, ventilation, lumière artificielle

STOREPILOT

Descriptif

La solution d’ombrage piloté permet le pilotage des lames du SUNLITE ainsi que la gestion de la lumière artificielle et si besoin de la ventilation pilotée.


Plusieurs configurations possibles permettent :
Le pilotage de l’ombrage en mode automatique pour le SUNLITE, avec suivi en temps réel du soleil pour une position des lames optimale


Le pilotage de la lumière artificielle et le pilotage de la ventilation si l’installation le nécessite


La solution d’ombrage piloté s’adapte parfaitement à toutes les conditions météo pour assurer confort lumineux et économies d’énergie.

Avantages

  • Réduction des apports calorifiques en été,
  • Favorisation de l’apport calorifique en hiver,
  • Autorisation de fonctionnement de la climatisation et du chauffage disponible,
  • Assurance du confort visuel,
  • Limitation des surchauffes du bâtiment,
  • Diminution des déperditions,
  • Utilisation d’un coffret entièrement automatisé,
  • Pilotage du système d’ombrage,
  • Pilotage de l’éclairage artificiel,
  • Pilotage de la ventilation,
  • Compatible avec les GTC/GTB via les protocoles de communication Modbus ou BACnet (suivant modèle)
  • Programmation : horaire, journalière, hebdomadaire et annuelle.

Descriptif

Optimiser l’apport de lumière naturelle

COUVERTURE NUAGEUSE >
Lumière artificielle
NUAGE ET SOLEIL >
Lumière artificielle & Lumière naturelle
FORT ENSOLEILLEMENT >
Lumière naturelle



Le niveau de lumière naturelle étant minimal :


• L’allumage de deux rampes de lumière artificielle assure le confort lumineux.


• La lumière artificielle est allumée au maximum pour assurer le confort lumineux.

L’extinction d’une rampe de lumière permet des économies substantielles


• La gradation de la lumière artificielle permet des économies substantielles


• Les conditions climatiques sont optimales, les stores sont remontés et les lumières éteintes

Les lumières sont éteintes et les stores abaissés à une position limite paramétrable afin de limiter la gêne visuelle et thermique liée aux rayons du soleil.

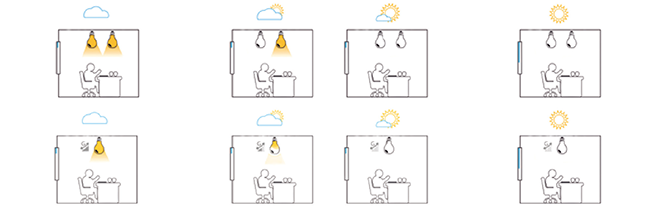

schéma optimiser l'apport de lumière naturelle

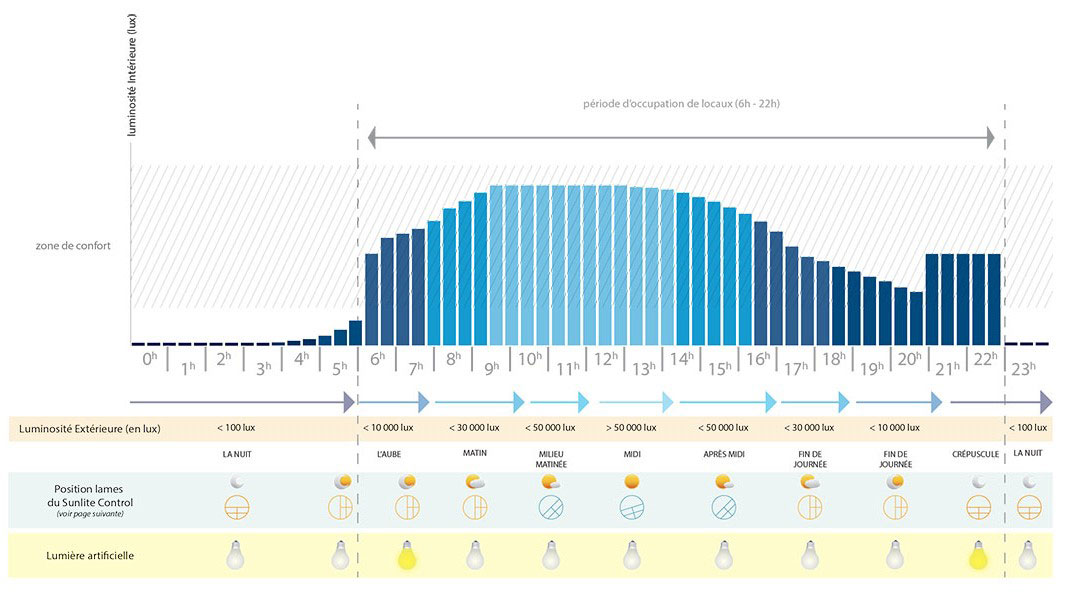

Faites des économies d'énergie

Storepilot & Sunlite Control

COMMENT ÇA MARCHE ?

Comment ça marche ? Storepilot et Sunlite Control

Sous l’action d’un moteur électrique intégré, les lames pivotantes du Sunlite Control s’orientent pour stopper le rayonnement et l’éblouissement en forte période d’ensoleillement ou laisser passer une grande quantité de lumière en période hivernale.

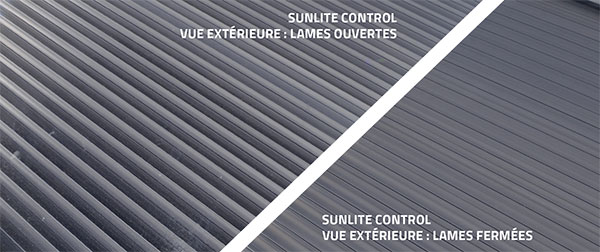

Vue sur les lames du Sunlite Control
